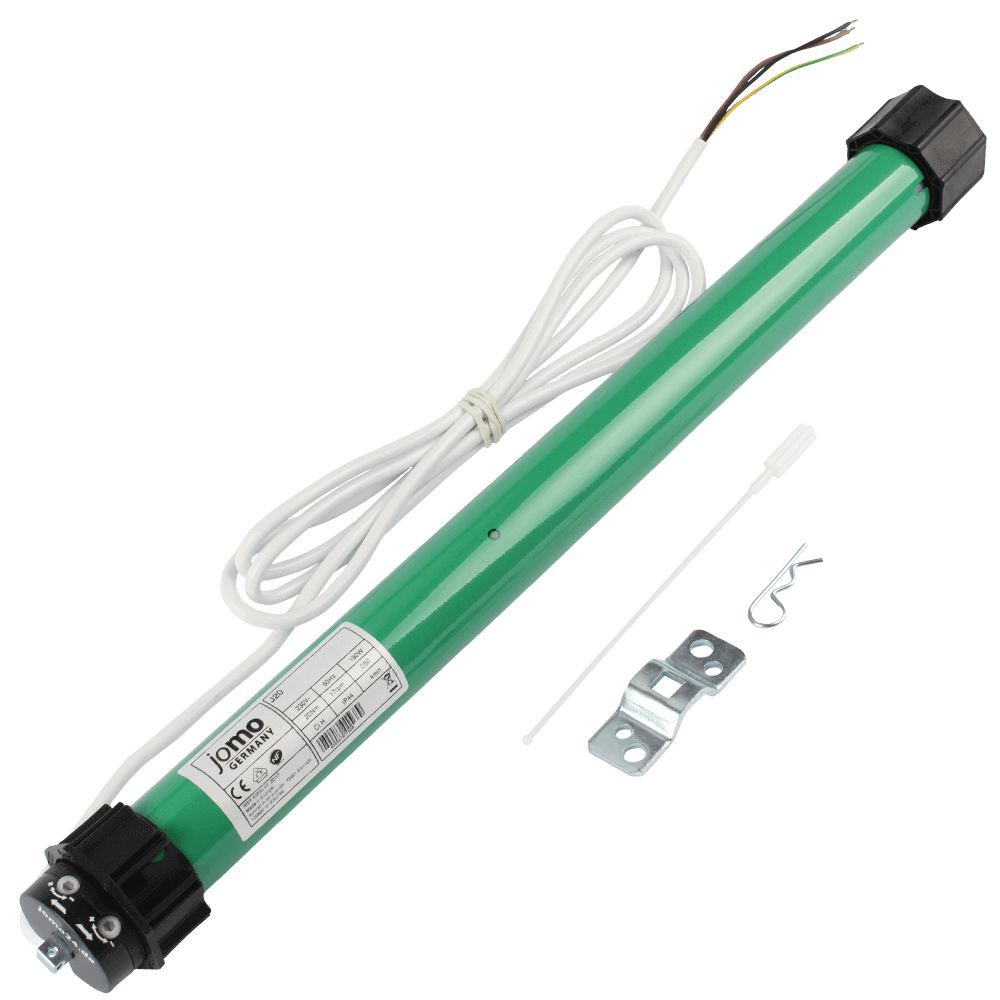

Rollladenmotor MAXI 20NM | Antrieb für 8-Kant Welle mit Zugkraft bis 40kg

Lieferzeit: im Lager
Art.Nr.: J20
GTIN/EAN: 4055476021932
ab 54,65 ¤ Stückpreis 57,15 ¤
ab 57,15 ¤ / Stück
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk. je 57,15 ¤ 57,15 ¤ / Stück
ab 2 Stk. je 56,65 ¤ 56,65 ¤ / Stück
ab 5 Stk. je 55,65 ¤ 55,65 ¤ / Stück
ab 10 Stk. je 54,65 ¤ 54,65 ¤ / Stück
In den Warenkorb

Adapterauswahl
  • Details
  • Passend dazu

Produktbeschreibung

Für 60mm 8-Kant- Welle | 20NM - 40kg Zugkraft

Für 60mm 8-Kant- Welle | 10NM - 20kg Zugkraft

Schnell und ohne Probleme, lässt sich Ihr Rollladen mit einem Elektromotor umrüsten. Egal ob neuer oder alter Rollladen. Sie setzen den Motor ganz einfach in ihre Rollladenwelle ein und verbinden das ganze mit dem Storm. Jetzt nur noch die Endlage einstellen und los gehts!

Bitte beachten Sie vor dem Kauf, welche Welle sie besitzen und ob diese kompatibel ist mit unseren Motoren.  Passende Adapter gibt es in unserem Shop. (Für den MAXI-Motor finden sie auch 50mm Adapter.)

Rollladenantrieb der geräusch- und vibrationsarm läuft. Unsere Rollladenmotore verfügen über Präzisions-Flüstergetriebe und laufen zuverlässig mit einer langen Lebensdauer. Die Motorköpfe werden aus Kunststoff hergestellt, welche zur Geräuschreduktion dienen.

Der Einbau geht schnell und einfach. Die Anleitung finden sie unten in der Beschreibung.


5 Jahre Garantie! [ Garantiebedingungen einsehen ]

 Die Vorteile unseres Asynchronmotors nochmal für Sie zusammengefasst:
  • Getriebe: Präzisions-Planetengetriebe
  • lebensdauergeschmiert
  • leistungsfähig und leise
  • Lange Lebensdauer: Antriebe sind auf tausende Auf- und Ab-Zyklen ausgelegt
  • Temperaturbeständig von -10°C bis +40°C
  • Motor ist wartungsfrei
  • Bremse: elektromagnetische Scheibenbremse, für präzises und genaues Anhalten. Der Motor läuft nicht nach und er verfügt über volle Bremskraft beim Ausfall oder Ausschalten der Stromzufuhr.
  • erhöhter Schutz vor Einbruch durch Selbsthemmung
  • Endlageneinstellung: Leichtes Einstellen der Endlagen über zwei Einstellritzel mit Hilfe des Einstellstabs. absolut wartungsfrei! Sehr hohe Wiederholgenauigkeit während der gesamten Lebensdauer.
  • Komfort durch bequeme und einfache Montage
  • Endschalter sind bei fehlerhafter Einstellung sicher vor Beschädigungen und überfahrbar
  • für links- und rechseitigen Einbau gleichermaßen geeignet
  • überwickelbarer Motorkopf für beengte Einbauverhältnisse
  • Temperaturwächter schütz vor überhitzung und zügiges Wiedereinschalten
  • Endabschaltung ist sehr präzise durch bewährte Elektromechanik

Im Angebot enthalten ist ein hochwertigen Motor für MAXI-Rollladenwelle 60mm 8-Kant oder ein Motor für mini-Rollladenwelle 60mm 8-Kant (Zugkraft bis 40kg!)

Technische Details des Rollladenmotors 20NM

TYP-Bezeichnung R20
für Welle Standard 60mm 8-Kant (MAXI)
Zugkraft 20NM - ca. 40kg
Drehzahl 17 U/min
Nennspannung 230 V / 50 Hz
Leistungsaufnahme 190 Watt
Ausführung kabelgebunden
Zuleitung 2,5m Kabel, weiß
mögliche Ansteuerung Wipp-/ Knebelschalter oder Zeitschaltuhr
Schutzart IP44 | Klasse I
Label CE erklärt | VDE
Temperaturbeständig -10°C bis +40°C
Einbau rechts und links möglich
Adapter 8-Kant:
50mm
60mm (Standard)
70mm
Rundwelle:
65mm
Motorlänge 595 mm

Die Maße unseres MAXI-Motors

Maße Rollladenmotor

Rollladenmotor MAXI 20NM Rollladenmotor MAXI 20NM Rollladenmotor MAXI 20NM Rollladenmotor MAXI 20NM

Wie berechne ich, welchen Motor ich brauche?


  MAXI mini
Motorstärke 10NM 20NM 40NM 13NM
Höhe
bis 1,5m
20kg 40kg 100kg 36kg
bis 2,0m 17kg 37kg 85kg 32kg
PVC-Rollladen
Gewicht ca. 4 kg/m²
bis 5m² bis 10m² bis 25m² bis 9m²
Aluminium-Rollladen
Gewicht ca. 4,5 kg/m²
bis 4,5m² bis 9m² bis 22m² bis 8m²

Beispiel-Berechnung:
Sie haben einen ALU-Panzer mit H 1,5m und B 2,0m. Die Fläche wäre also 3,0m² (aufgerundet).

Mit einem Blick in die Tabelle sehen wir, dass der MAXI-Motor bis 4,5m² eingesetzt werden kann bei ALU, also müssen wir nur noch das Gewicht berechnen, das der Motor ziehen muss:

[ H x B x Gewicht/m² = Gewicht, das der Motor ziehen muss ] 1,5m x 2,0m x 4,5kg/m² = 13,5kg

Der Motor muss also rund 14kg ziehen können. Die Tabelle sagt, der Motor schafft bei einer Höhe von 1,5m sogar 20kg, also ist der Motor für den Panzer geeignet und hat ausreichend "Kraftreserve". Bei knapper Reserve (‹ 5kg) empfehlen wir den nächstgrößeren Motor.

Kurzanleitung Einbau Rohrmotor

Rollladenmotor Einbau1. Als Ausgangsituation für den Umbau lassen Sie nach Öffnen des Rolladenkastens Ihren Rollladen vollständig herunter und hängen diesen aus der Welle aus.
Rollladenmotor Einbau2. Sichern Sie das Gurtband am Gurtwickler, um Verletzungen zu vermeiden.
Rollladenmotor Einbau3. Entfernen Sie das Gurtband, bis Sie die Gurtscheibe vollständig abgerollt haben. Beim Widerstand können Sie das Gurtband von der Gurtscheibe lösen. Lösen Sie die Schraube der Walzenkapsel auf der anderen Seite. Entnehmen Sie die Welle.
Rollladenmotor Einbau4. Entfernen Sie auf der Bedienseite das alte Kastenlager und bestimmen Sie mit der Anleitung die Position des neuen Motorlagers. Verschrauben Sie dieses.
Rollladenmotor Einbau5. Entfernen Sie die Gurtscheibe zusammen mit der Walzenkapsel auf der Bedienseite der Welle, beides wird nicht mehr benötigt. Nun können Sie den Motor mit dem Mitnehmer voran in die Welle hineinschieben. Beachten Sie die Nahtstelle der Welle, hierfür hat der Mitnehmer eine Vertiefung vorgesehen.
Rollladenmotor Einbau6. Am Motorkopf müssen Sie darauf achten, dass der Adapter richtig auf der Nut sitzt. Drehen Sie den Adapter solange, bis der Adapter ganz nach oben rutscht und direkt unter dem Motorkopf sitzt.
Rollladenmotor Einbau7. Halten Sie den Adapter fest und schieben Sie den Motor nun vollständig in die Welle, sodass keine Zwischenräume mehr vorhaben sind und nur der Motorkopf mit den Einstellritzeln herausschaut.
Rollladenmotor Einbau8. Hängen Sie die Welle mit dem Motor nun wieder in Ihrem Rollladenkasten in die dafür vorgesehenen Lager ein. Achten Sie darauf, dass die Einstellritzel für Sie erreichbar bleiben, um die Endlageneinstellung vornehmen zu können.
Rollladenmotor Einbau9. Der Motor muss vollständig im Lager sitzen, das Kabel darf sich nicht um den Motor wickeln und diesen behindern können. Sichern Sie den Motor mit dem mitgelieferten Splint.
Rollladenmotor Einbau10. Lassen Sie den Motor in die untere Endlage fahren, bis er automatisch stoppt. Hängen Sie dann Ihren Rollladen mit Hilfe von Abdruckfedern wieder ein. Nehmen Sie dann die Einstellung der oberen Endlage nach Anleitung vor. Näheres hierzu auch in unserem Einbau-Film!

Videoanleitung Einbau Motor



Lieferumfang

  • 1x Rollladenmotor für 60er Welle | 20NM
  • inkl. Adapterset 60mm oder nach Auswahl oben im Menü
  • inkl. Motorlager zur Aufhängung im Kasten
  • inkl. Einstellhilfe (Ritzel)
  • inkl. Montage- und Bedienungsanleitung

  • inkl. Rechung mit ausgewiesener MwSt.
  • 5 Jahre Garantie


Die Lieferzeit beträgt ca. 1-2 Werktage (Mo-Fr)
