Produktbeschreibung

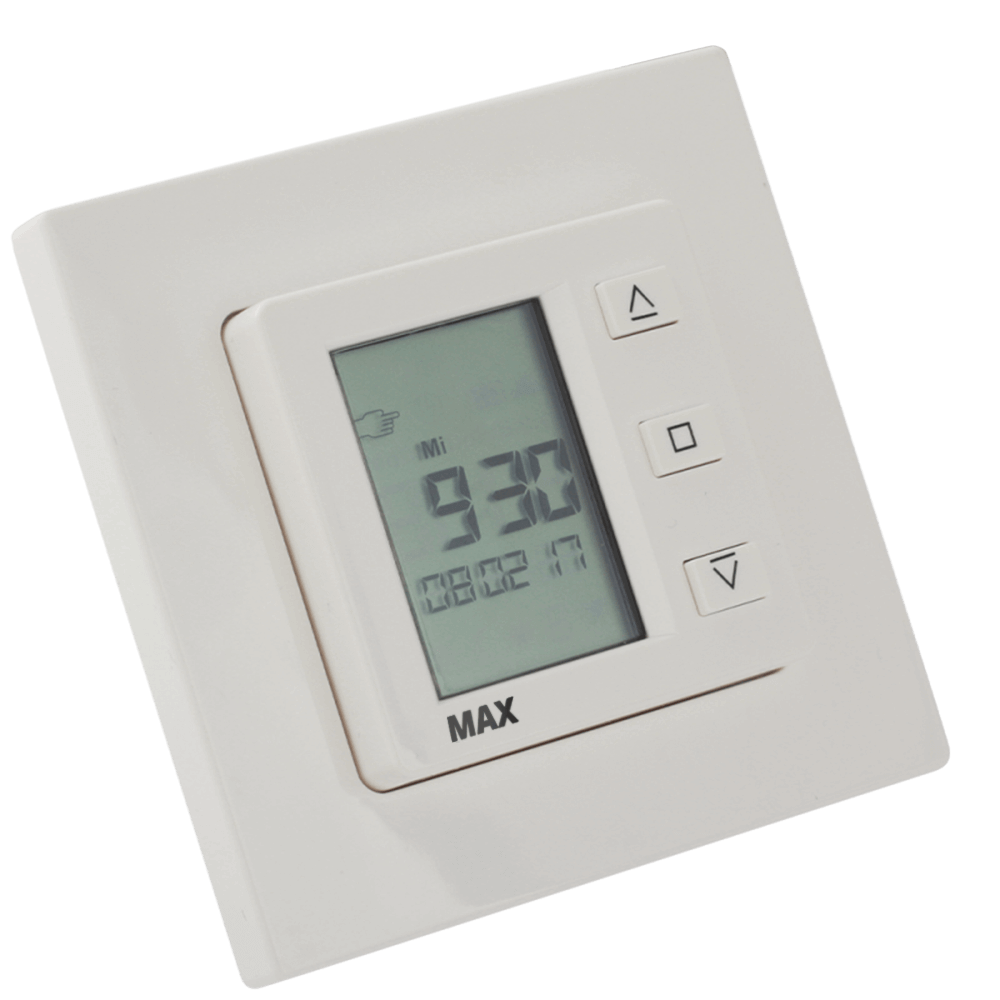

Zeitschaltuhr "MAX"- Automatische Steuerung für Rollladen!

  • sehr gutes Preis-/ Leistungsverhätlnis
  • hochwertige Qualität
  • verschiedene Betriebsprogramme
  • großes Display


Die MAX ist eine einfach zu bedienende Zeitschaltuhr mit großem Display. zur automatischen Rollladensteuerung.

Die Zeitschaltuhr hat ein hervorragendes Preis-Leistungs-Verhältnis. Zeitloses, schlichtes Design.

  • einfache Bedienung über angenehm große Tasten
  • Handbetrieb (manuelle Steuerung)
  • Tages- / Wochenprogramm
  • Zufallsprogramm (Urlaubsprogramm)
  • Memoryfunktion
  • automatische Umstellung auf Sommer oder Winterzeit
  • Gangreserve von bis zu 60 Minuten
  • KEINE Anschlussmöglichkeit für Sonnensensor
  • für den Einbau in UP Dose 60mm
  • Farbe: weiss
  • inkl. 1-fach Standard-Rahmen (wie abgebildet)

Technische Daten des Zeitschalters

TYP-BezeichnungMAX
Nennspannung230 V / 50 Hz (+/- 10%)
Spannung max.230 VAC
Temperaturbereich0°C bis 60°C
Schaltvermögen3 A
Anschluss0,5mm² bis 2,5mm² | eindrähtig
Gangreserveca. 1 Stunde
SchutzartIP20
Brandingrolllra
Unterputzdosemind. Tiefe 42mm | Ø 60mm,
empfohlen 60mm | Ø 60mm

Die Maße der Zeitschaltuhr

Maße MAX Zeitschalter
Zeitschaltuhr MAX Zeitschaltuhr MAX Zeitschaltuhr MAX Zeitschaltuhr MAX

Die Betriebsarten der Zeitschaltuhr MAX

Hand- und Automatikbetrieb erläutert

Handbetrieb | Der Rollladen/ die Markise wird mit Hilfe der Auf-/Ab-Tasten und Set-/Stopp-Tasten in die gewünschte Position gefahren. Wird die Auf-/Ab-Taste länger als ca. 0,8 Sekunden gedrückt, bleibt dieser Fahrbefehl für 3 Minuten erhalten. Er kann jederzeit durch Drücken der Taste Set/Stopp gestoppt werden.
Automatikbetrieb | Zusätzlich zu den im Handbetrieb beschriebenen Funktionen fährt der Rollladen/ die Markise automatisch zu den programmierten Schaltzeiten hoch/ runter bzw. aus/ ein. Im Automatikbetrieb wird zwischen drei Programmarten unterschieden:

  • Tagesprogramm | Die Auf- und Abfahrtzeiten sind für alle Wochentage gleich. Manuelle Bedienung ist jederzeit möglich!
  • Wochenprogramm | Für jeden Wochentag können die Schaltzeiten individuell eingestellt werden.
  • Zufallsprogramm (Urlaubsprogramm) | Zum Tages-/Wochenprogramm kann ein Zufallsgenerator aktiviert werden.
    Die programmierten Schaltzeiten variieren dann um +/- 15 Minuten.
zusätzlich | die Memoryfunktion für die vereinfachte Programmiermöglichkeit für die Schaltzeiten des Tagesprogramms.
Automatische Sommer-/Winterzeit Umstellung | Die Zeit stellt sich automatisch um, keine manuelle Umstellung nötig.
Gangreserve | Die Zeitschaltuhr Max verfügt über eine Gangreserve von bis zu 60 Minuten, bei einem Stromausfall bleiben alle programmierten Werte ca. 1 Stunde erhalten.

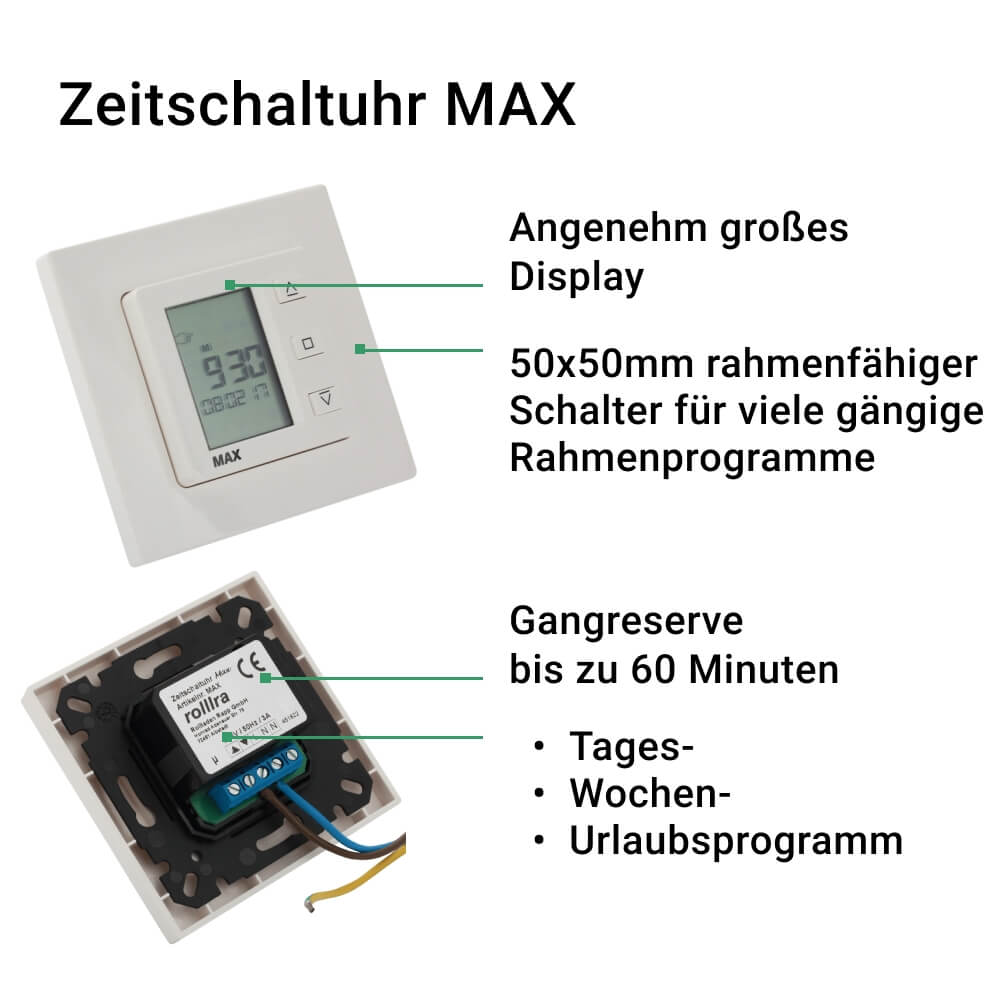

Durchdachtes Design

Die Zeitschaltuhr Max verfügt über einen 50 x 50 mm Rahmen und passt somit auch optimal in viele andere gängige Schalterprogramme!

Um die Uhr in Ihr System integrieren zu können, müssen Sie nur den Einzelrahmen (80x80mm) entfernen und diesen durch einen entsprechenden Zwischenrahmen ersetzen, sodass sich in Ihrem Mehrfachrahmen ein harmonisches Bild ergibt!

Verfügbare Zwischenrahmen finden Sie in der Übersicht unten und können direkt im Menü mitbestellt werden!

Die leicht hervorstehenden Tasten der MAX ermöglichen eine einfache Einstellung der Fahrzeiten und eine angenehme manuelle Bedienung der Zeitschaltuhr. Die Tasten sind rechts neben dem Display angebracht. Dieser hat eine ausreichende Größe, um alle Einstellungen und Befehle gut sichtbar wiederzugeben.

Design Schaltzeituhr MAX


Der Display zeigt Ihnen alle nötigen Einstellungen mit verständlichen Symbolen an. Die Uhrzeit ist gut abzulesen.
Das Menü führt Sie durch die Programme - eine Anleitung, die Sie darüberhinaus unterstützt, liegt der Lieferung bei.

Display MAX

Die folgende Grafik zeigt Ihnen den Schaltplan der Zeitschaltuhr MAX. Bitte beachten Sie die Anschlussmöglichkeiten beim Kauf des Zeitschalters.

Design Schaltzeituhr MAX

Video: Einstellung des Zeitschalters



Verfügbare Zwischenrahmen gängiger Rahmenprogramme

Die Zeitschaltuhr MAX verfügt über einen 50 x 50 mm Zwischenrahmen und passt somit auch optimal in viele andere gängige Schalterprogramme!

Um die Uhr in Ihr System integrieren zu können, müssen Sie nur den Einzelrahmen (80x80mm) entfernen und diesen durch einen entsprechenden Zwischenrahmen ersetzen, sodass sich in Ihrem Mehrfachrahmen ein harmonisches Bild ergibt!

Verfügbare Zwischenrahmen finden Sie in dieser Übersicht und können direkt oben im Menü mitbestellt werden!

Busch Jäger Alpha Nea
BUSCH-JAEGER
Alpha Nea
(studioweiß glänzend)
Vedder Regina ZR
VEDDER
Regina ZR
(weiß)
Berker System S.1
BERKER
System S.1
(polarweiß)
GIRA Standrad 55
GIRA
Standard 55
(reinweiß glänzend)

Busch Jäger Duro 2000
BUSCH-JAEGER
Duro 2000 SI
(weiß)
Busch Jäger Reflex SI
BUSCH-JAEGER
Reflex SI
(alpinweiß)
Jung LS990
JUNG
LS990
(alpinweiß)
Jung CD500
JUNG
CD500
(alpinweiß)

Lieferumfang

  • 1x Zeitschaltuhr MAX mit Rahmen 50 x 50mm, Farbe ultraweiß
  • 1x Einzelrahmen 80 x 80mm, Farbe ultraweiß
  • 1x Montagerahmen
  • 1x Anleitung zur Zeitschaltuhr in Deutsch

  • optional: passender Zwischenrahmen (bitte im Menü auswählen, wenn gewünscht!)

  • inkl. Rechnung mit ausgewiesener MwSt.
