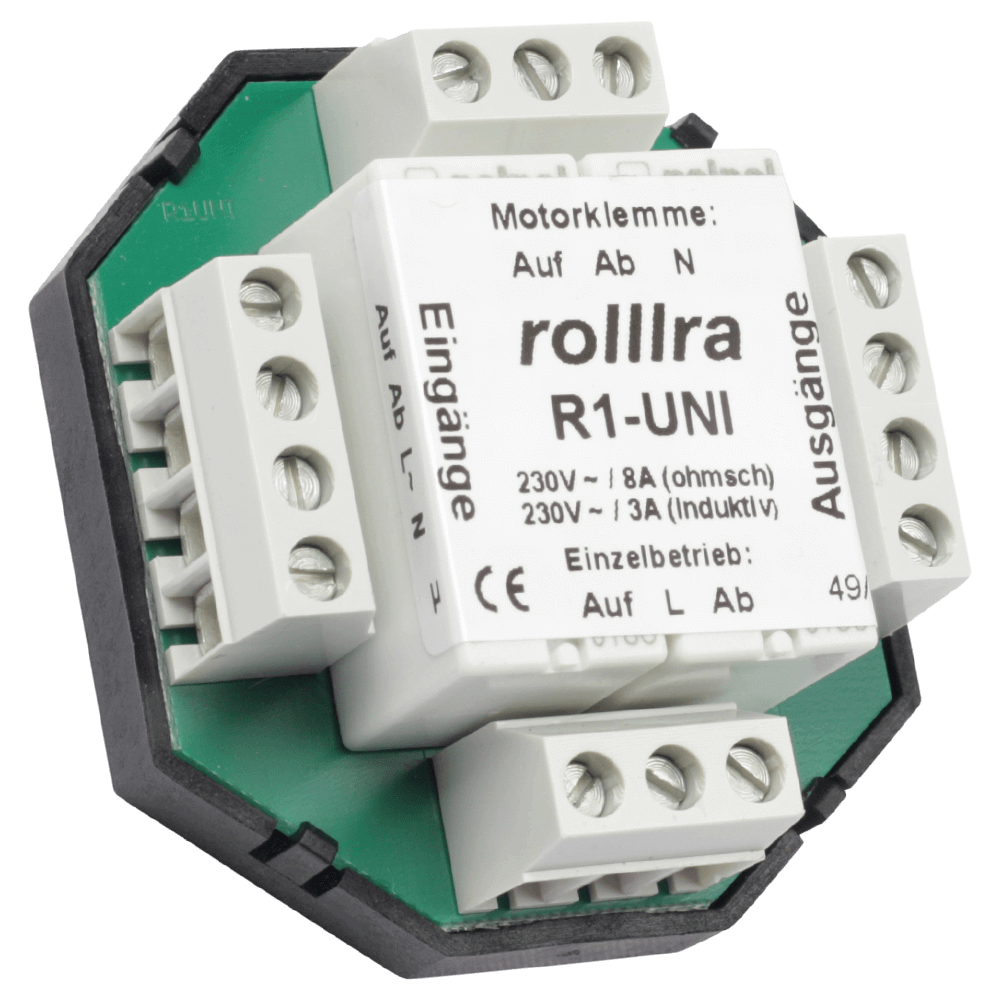

Trennrelais R1-UNI | für bis zu 2 Motore zur praktischen Parallelschaltung

Lieferzeit: im Lager
Art.Nr.: JO-862
GTIN/EAN: 4055476022434
12,95 ¤
ab 12,95 ¤ / Stück
inkl. 19 % MwSt. zzgl. Versandkosten
In den Warenkorb

  • Details
  • Passend dazu

Produktbeschreibung

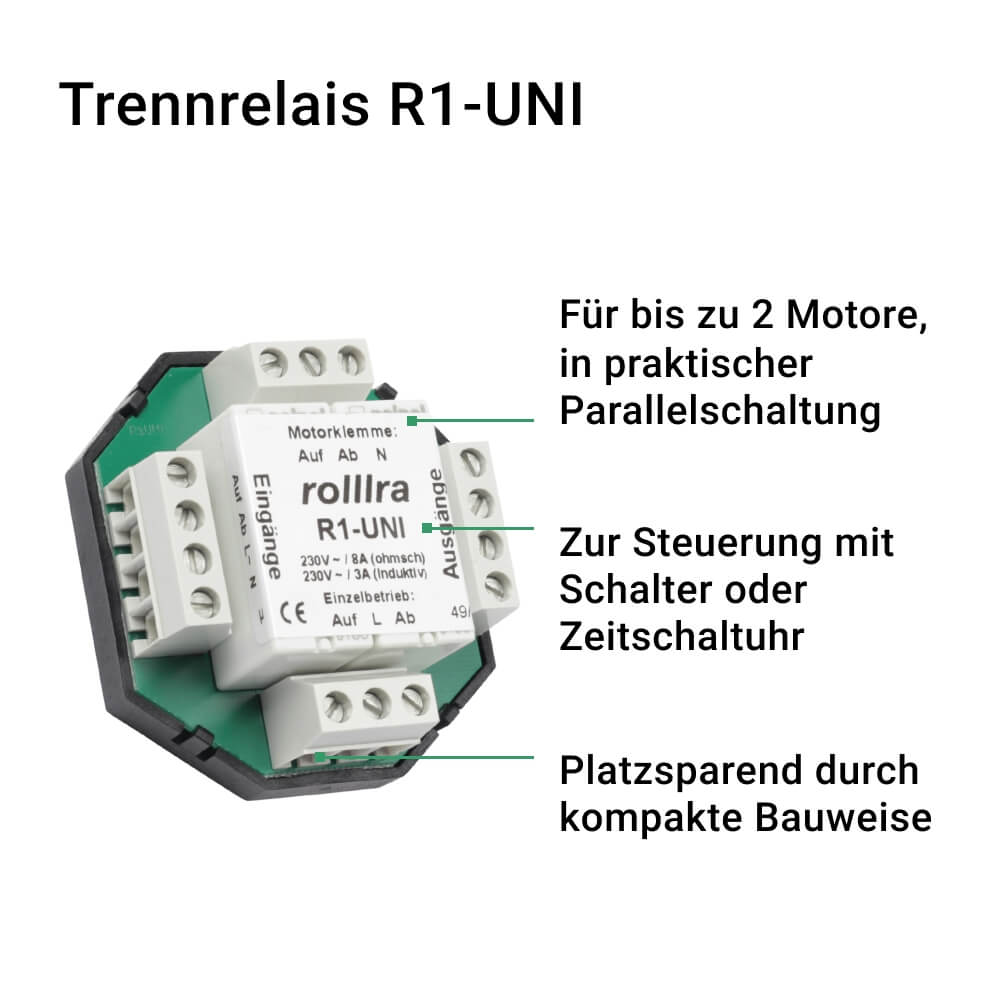

Trennrelais - für 2 Motore einsetzbar

  • sehr gutes Preis-/ Leistungsverhältnis
  • hochwertige Qualität
  • ermöglicht den Betrieb von bis zu 2 Motore über einen Taster
  • geringer Verdrahtungsaufwand

Das Trennrelais R1-UNI ist ein Steuergerät für elektronische Antriebe von Rollladen und anderen Sonnenschutzanlagen. Es findet Verwendung, wenn bis zu zwei Motore über einen Taster geschaltet werden sollen. Mit diesem Trennrelais ist es auch möglich eine Zentral- und Gruppenbedienung zu kombinieren. Beispielanschlüsse finden Sie in den Bildern unten!

PE (Schutzleitung) muss seperat gelegt werden!


Eine Übersicht an Anschlussmöglichkeiten finden Sie auch [ hier] als PDF.

Technische Daten des Trennrelais

TYP-Bezeichnung Trennrelais R1-UNI [ 862 ]
Spannung Antrieb 230 VAC
Ansteuerungsspannung 230 VAC
Stromaufnahme 10 mA
Schaltspannung max. 250 VAC
Schaltvermögen 8/3 A (AC1 induktiv)
Temperaturbereich 0°C bis 60°C
Klemmen max. 2,5mm²
Branding rolllra
Maße (B x H x T) 48 x 52 x 25 mm

Die Maße des Trennrelais

Maße Trennrelais R1-UNI 862
Trennrelais R1-Uni 862 Trennrelais R1-Uni 862 Trennrelais R1-Uni 862 Trennrelais R1-Uni 862
Trennrelais Schaltplan

Lieferumfang

  • 1x Trennrelais R1 UNI
    Ohne PE - muss separat gelegt werden!
  • inkl. Rechnung mit ausgewiesener MwSt.


Die Lieferzeit beträgt ca. 1-2 Werktage (Mo-Fr)
