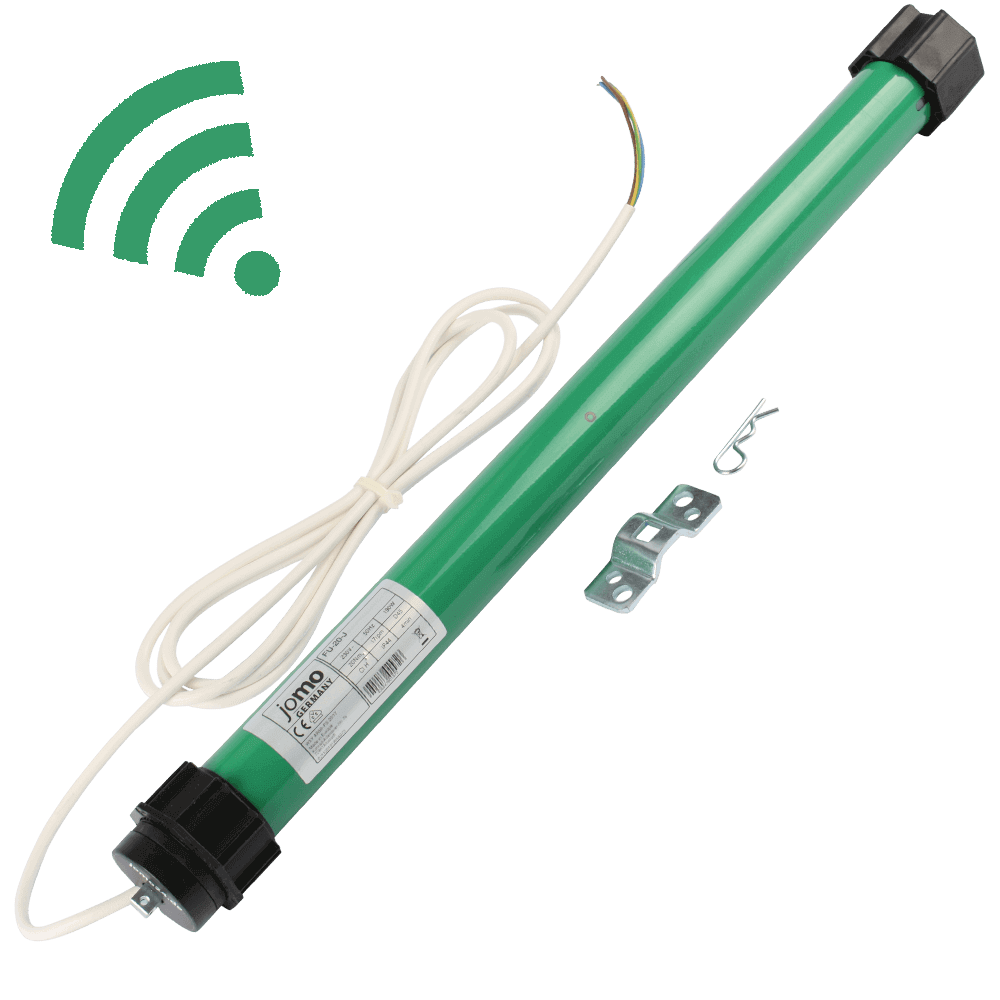

FUNK Rollladenmotor MAXI 20NM | Rohrmotor Ausführung FUNK mit Zugkraft bis 40kg

Lieferzeit: 2-3 Werktage
Art.Nr.: FU-20-J
GTIN/EAN: 4055476022083
Voraussichtlich am Freitag bei Ihnen!
ab 97,71 Stückpreis 100,95
ab 100,95 € / Stück
inkl. 19 % MwSt.
Lieferzeit: 2-3 Werktage
In den Warenkorb
Staffelpreise
ab 1 Stk.je 100,95 €100,95 € / Stück
ab 2 Stk.je 99,75 €99,75 € / Stück
ab 5 Stk.je 98,73 €98,73 € / Stück
ab 10 Stk.je 97,71 €97,71 € / Stück
Ansteuerung FUNK-Motore
Adapterauswahl
  • Details
  • Passend dazu

Produktbeschreibung

FUNK Rollladenmotor von jomo mit vielseitigen Ansteuerungsmöglichkeiten

Für 60mm 8-Kant- Welle | 20NM (bis 40kg Zugkraft)

Schnell und ohne Probleme, lässt sich Ihr Rollladen mit einem Elektromotor umrüsten. Der Funk-Motor lässt sich einfach in die Stahlwelle einschieben und einlernen, damit sie ihn bequem per Knopfdruck steuern können. Mit der Funkvariante erwarten sie viele Funktionskombinationen mit einer leichten Bedienung. Unsere Funkprodukte sind sehr gut aufeinander abgestimmt und können ganz individuell nach Wunsch zusammengestellt werden.

Bitte beachten Sie vor dem Kauf, welche Welle sie besitzen und ob diese kompatibel ist mit unseren Motoren.  Passende Adapter gibt es in unserem Shop. Dieser Motor passt in eine 60mm 8-Kant-Welle und kann mit Adaptern für 50mm & 70mm 8-Kant-Welle oder 65mm Rundwelle umgerüstet werden!

Rollladenantrieb der geräusch- und vibrationsarm läuft. Unsere Rollladenmotore verfügen über Präzisions-Flüstergetriebe und laufen zuverlässig mit einer langen Lebensdauer. Die Motorköpfe werden aus Kunststoff hergestellt, welche zur Geräuschreduktion dienen.

Der Einbau geht schnell und einfach. Die Anleitung finden sie unten in der Beschreibung.


5 Jahre Garantie! [ Garantiebedingungen einsehen ]

  • Die Vorteile unseres Asynchronmotors nochmal für Sie zusammengefasst:
  • Getriebe: Präzisions-Planetengetriebe
  • lebensdauergeschmiert
  • leistungsfähig und leise
  • Lange Lebensdauer: Antriebe sind auf tausende Auf- und Ab-Zyklen ausgelegt
  • Temperaturbeständig von -10°C bis +40°C
  • Endlageneinstellung: Leichtes Einstellen der Endlagen über unsere optional bestellbaren Handsender. absolut wartungsfrei! Sehr hohe Wiederholgenauigkeit während der gesamten Lebensdauer.
  • Bremse: elektromagnetische Scheibenbremse, für präzises und genaues Anhalten. Der Motor läuft nicht nach und er verfügt über volle Bremskraft beim Ausfall oder Ausschalten der Stromzufuhr.
  • erhöhter Schutz vor Einbruch durch Selbsthemmung
  • Komfort durch bequeme und einfache Montage
  • Endschalter sind bei fehlerhafter Einstellung sicher vor Beschädigungen und überfahrbar
  • für links- und rechseitigen Einbau gleichermaßen geeignet
  • überwickelbarer Motorkopf für beengte Einbauverhältnisse
  • Temperaturwächter schütz vor überhitzung und zügiges Wiedereinschalten
  • Endabschaltung ist sehr präzise durch bewährte Elektromechanik
  • Der Motor durchläuft 12 End-Qualitätsprüfungen.
  • ACHTUNG: keine Wind- und Sonnensensoren möglich! Bis zu 12 Sender/ Kanäle und 3 Sensoren einlernbar!

Sie erwerben einen hochwertigen 20NM FUNK-Rohrmotor für MAXI-Rollladenwelle 60mm 8-Kant! Adapter für 50mm und 70mm 8-Kant, sowie 65mm Rundwelle sind über das Menü oben direkt mitbestellbar.


Wir empfehlen auf jeden Fall einen unserer Handsender dazu zu bestellen, auch wenn sie die Everhome Cloudbox nutzen. Der Funk Motor kann nur mit einem Handsender zurückgesetzt werden. Pro Motor ist ein Handsender/Kanal einzuplanen, damit ihr Motor einfach programmiert und umgelernt werden kann. Mit Everhome ist das Zurücksetzen nicht möglich!

Technische Details des Rollladenmotors

TYP-BezeichnungFU-20-J
für WelleStandard 60mm 8-Kant (MAXI)
Zugkraft20NM - ca. 40kg
Drehzahl16 U/min
Nennspannung230 V / 50 Hz
Leistungsaufnahme180 Watt
AusführungFUNK
Zuleitung2,5m Kabel, weiß
mögliche AnsteuerungHandsender 1-, 5-, oder 16-Kanal,
Wandsender 1-Kanal,
Handsender 6-Kanal/ Zeitschaltuhr,
EVERHOME System
SchutzartIP44
LabelCE erklärt | VDE
Temperaturbeständig-10°C bis +40°C
Einbaurechts und links möglich
Adapter8-Kant:
50mm
60mm (Standard)
70mm
Rundwelle:
65mm
Endlageneinstellungautom. Endlagenerkennung
& manuell
Hinderniserkennungin der Programmierung einstellbar
(Wellenclipverbinder notwendig!)

Die Maße unseres 20NM MAXI-Rollladenmotors FUNK

Maße Rollladenmotor
Rollladenmotor 60mm FUNK Rollladenmotor 60mm FUNK Rollladenmotor 60mm FUNK

Wie berechne ich, welchen Funkmotor ich brauche?


 MAXImini
Motorstärke10NM20NM40NM13NM
Höhe
bis 1,5m
20kg40kg80kg30kg
bis 2,0m18kg37kg74kg28kg
PVC-Rollladen
Gewicht ca. 4 kg/m²
bis 5m²bis 10m²bis 25m²bis 7m²
Aluminium-Rollladen
Gewicht ca. 4,5 kg/m²
bis 4,5m²bis 9m²bis 22m²bis 6m²

Beispiel-Berechnung:
Sie haben einen ALU-Panzer mit H 1,5m und B 2,33m. Die Fläche wäre also ca. 3,5m² (aufgerundet).

Mit einem Blick in die Tabelle sehen wir, dass der MAXI-Motor 10NM bis 4,5m² eingesetzt werden kann bei ALU, also müssen wir nur noch das Gewicht berechnen, das der Motor ziehen muss:

[ H x B x Gewicht/m² = Gewicht, das der Motor ziehen muss ] 1,5m x 2,33m x 4,5kg/m² = ca. 15,7kg

Der Motor muss also rund 16kg ziehen können. Die Tabelle sagt, der Motor schafft bei der Höhe rund 20kg, also ist der Motor für den Panzer nur knapp geeignet und hat nicht sehr viel "Kraftreserve". Bei knapper Reserve (‹ 5kg) empfehlen wir den nächstgrößeren Motor. Hier wäre also der MAXI-Motor mit 20NM die richtige Wahl!

Übersicht Ansteuerungsmöglichkeiten

1-Kanal Handsender

Einfach und zuverlässig: Sie können mit dem 1-Kanal Handsender einen oder mehrere Motoren gleichzeitig ansteuern! Durch die Reichweite von ca. 20m ist der Handsender sehr flexibel einsetzbar. Mit dem 1-Kanal Handsender können sie mehrere Motoren ansteuern, die alle gleichzeitig das selbe Verhalten haben sollen (Gruppe).

Handsender 1-Kanal weiß Handsender 1-Kanal schwarz Handsender 1-Kanal weiß

5-Kanal Handsender

Vielseitige Einsatzmöglichkeiten: Sie können mit dem 5-Kanal Handsender einen oder mehrere Motoren gleichzeitig ansteuern! Durch die Reichweite von ca. 20m ist der Handsender sehr flexibel einsetzbar. Mit dem 5-Kanal Handsender können sie mehrere Motoren in verschiedenen Gruppen zusammen fassen, die sich alle gleich verhalten (z.B. alle Rollladenmotoren im Schlafzimmer) oder auch von Gruppe zu Gruppe unterschiedlich (je eine Gruppe je gewünschtem Verhalten).

Handsender 5-Kanal weiß Handsender 5-Kanal schwarz Handsender 5-Kanal

1-Kanal Wandsender

Zuverlässig und einfach: der 1-Kanal Wandsender kann einen oder mehrere Motoren gleichzeitig ansteuern! Der Vorteil zum Handsender: fest montiert ist er nicht mehr verlegbar! Mit dem 1-Kanal Wandsender können sie mehrere Motoren ansteuern, die alle gleichzeitig das selbe Verhalten haben sollen (Gruppe). Wandsendermaß 50 x 50mm mit Einzelrahmen 84 x 84mm.

Wandsender 1-Kanal weiß Wandsender 1-Kanal weiß Wandsender 1-Kanal weiß Wandsender 1-Kanal weiß

6-Kanal-Handsender & Zeitschalter

Der große Vorteil an Flexibilität: der 6-Kanal Handsender mit einer Reichweite von 20m, steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck und hat zusätzlich alle gängigen Funktionen einer Zeitschaltuhr! Sie können also statt jeden Morgen und Abend manuell die Rollladen zu bedienen einfach feste AUF- und AB-Fahrzeiten festlegen. Gruppenschaltung ist wie bei dem 5-Kanal Handsender möglich.

6-Kanal Handsender FUNK 6-Kanal Handsender FUNK 6-Kanal Handsender FUNK 6-Kanal Handsender FUNK 6-Kanal Handsender FUNK

16-Kanal-Handsender

Noch mehr Möglichkeiten: der 16-Kanal Handsender mit einer Reichweite von 20m, steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck und hat zusätzlich alle gängigen Funktionen einer Zeitschaltuhr! Gruppenschaltung mit gleichem und unterschiedlichem Verhalten aller Motore ist möglich. Durch die 16 Kanäle werden Ihnen alle denkbaren Kombinationsmöglichkeiten angeboten. Piktogramme und Benennungsmöglichkeiten helfen dabei den Überblick zu bewahren.

16-Kanal Handsender FUNK 16-Kanal Handsender FUNK 16-Kanal Handsender FUNK 16-Kanal Handsender FUNK 16-Kanal Handsender FUNK

EVERHOME System

Smarthome für höchsten Bedienkomfort: Die Cloudbox funktioniert ohne Probleme mit unseren Motoren und können via Smartphone oder Tablet bedient werden. Wenn man sie einmal eingerichtet hat, können sie nicht nur AUF- und AB-Fahrzeiten mit Zeitplänen festlegen, sondern sogar mit der mobilen App von Auswärts aus angesteuert werden.

Everhome Funk System Cloudbox Everhome Funk System Cloudbox Everhome Funk System Cloudbox Everhome Funk System Cloudbox

Lieferumfang

  • 1 Stück Rollladenmotor 20Nm - 40kg (siehe Tabelle oben)
  • 1 Stück 60er 8-Kant Wellen-Adapter
  • 1 Stück Universal-Motorlager aus Metall
  • 1 Stück Einstellstift für Endlagen-Abschaltung
  • und eine Montage- und Anschlussanleitung
  • inkl. Ansteuerung (wenn über Menü ausgewählt!)

  • inkl. Rechnung mit ausgewiesener MwSt.
  • 5 Jahre Garantie
