SET Zubehör mini inkl. Stahlwelle | passende Bauteile für 2 Bausituationen Gurt- oder Motorantrieb

Lieferzeit: 2-3 Werktage
Art.Nr.: .-.JO-15340
GTIN/EAN: 4055476018338
Voraussichtlich am Freitag bei Ihnen!
ab 14,75
inkl. 19 % MwSt.
Lieferzeit: 2-3 Werktage
In den Warenkorb
Zahlungsmethoden: PayPal, Mastercard, VISA, Vorkasse, Rechnung, Google Pay, Apple Pay, iDEAL (NL), Przelewy24 (PL)

Länge [ Eingabe bitte in cm! ]:
min: 35 cm
max: 250 cm
Zubehör-SET Variante
Aufhängefedern (optional)

Mindestberechnung 1m

  • Details
  • Mehr Bilder

Produktbeschreibung

Zubehör-SET zur Aufhängung von Rollladenpanzern

Ausführung für Gurtbedienung oder Motorantrieb

  • sehr gutes Preis-/ Leistungsverhältnis
  • hochwertige Qualität
  • leichte Handhabung

Unser Zubehör-Set mini umfasst das passende Zubehör.Je nachdem ob Sie einen Gurt haben möchten oder wenn Sie auf einen Motorantrieb umrüsten wollen. Die jeweiligen Sets umfassen alle benötigten Bauteile für die Montage Ihres Rollladenpanzers, wählen Sie einfach zwischen Gurt- oder Motorzubehör.

Die 8-Kant-Stahlwelle wird auf Ihr Wunschmaß zugeschnitten (bis 2,5m)! Für das richtige Wellenmaß empfehlen wir, von Ihrem Kasteninnenmaß 8cm abzuziehen (Eingabe oben!)

In unserem Angebot können Sie optional Aufhängefedern aus Stahl in weiß direkt mitbestellen. Wir empfehlen alle 40cm eine Aufhängefeder zu verwenden!

  • Kastenlager mini (PVC)
  • Kugellager mini (Bahrung 10mm)
  • Walzenkapsel mini (Länge: 10cm)

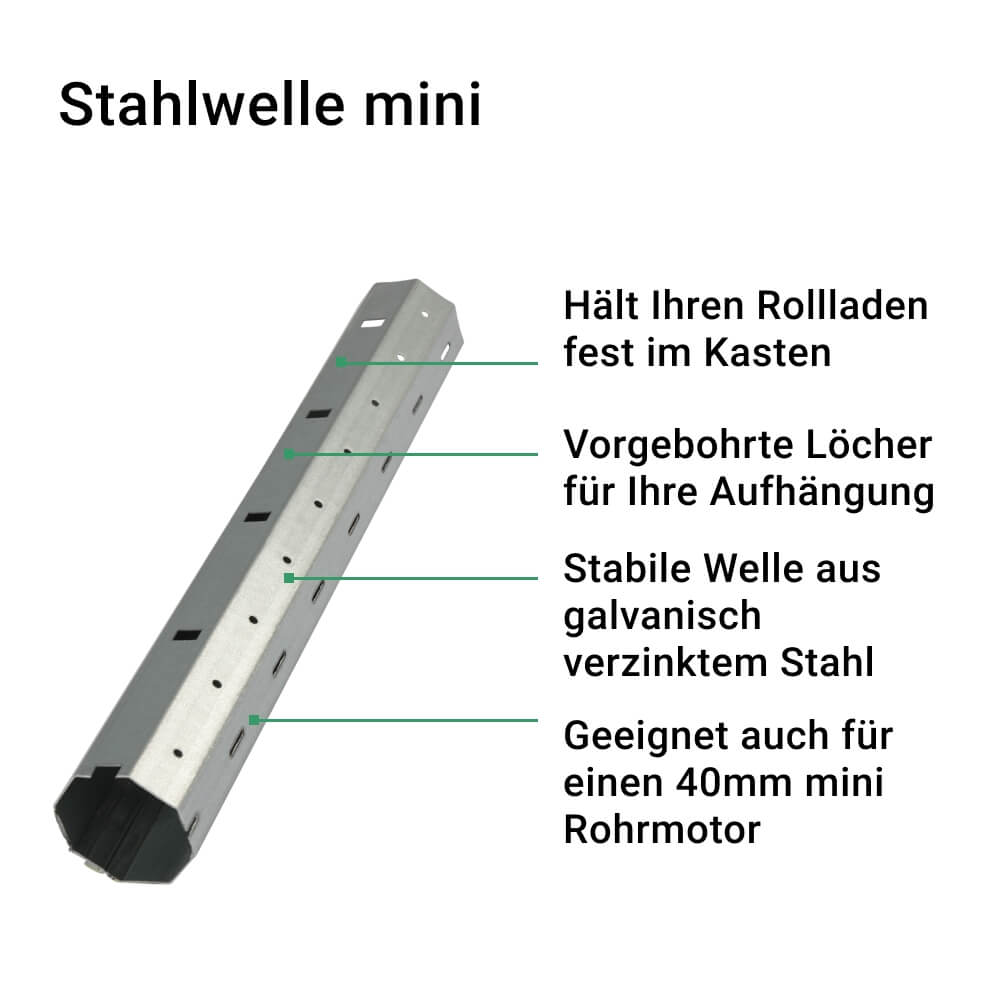

  • Stahlwelle (Durchmesser 40mm, 8-Kant)
  • Gurtscheibe mini (nur bei Gurt-SET!)



Das SET für den Gurteinbau enthält 2x Kastenlager mini aus robustem PVC mit einem Lochabstand von 42mm. Dazu passend sind die 2x Kugellager mit Ø 28mm und einer Bohrung von Ø 10mm. Die 2x Walzenkapseln haben eine Einstecklänge von 8cm und einen Stahlstift mit 9,8mm, genau passend für die Kugellager also. Dazu kommt noch eine Gurtscheibe mini mit einem Durchmesser von Ø 135mm. Weitere Maße können Sie den Bildern unten entnehmen.
Skizze SET Gurt

Das SET für den Motoreinbau enthält ein Kastenlager mini aus robustem PVC mit einem Lochabstand von 42mm. Dazu passend ist das Kugellager mit Ø 28mm und einer Bohrung von Ø 10mm. Die Walzenkapsel hat eine Einstecklänge von 8cm und einen Stahlstift mit 9,8mm, genau passend für das Kugellager also. Weitere Maße können Sie den Bildern unten entnehmen. Es ist für die Motorgegenseite gedacht, der Motor wird ja bereits mit passendem Lager geliefert (wenn er aus unserem Sortiment stammt/ nicht inklusive!).
Skizze SET Motor

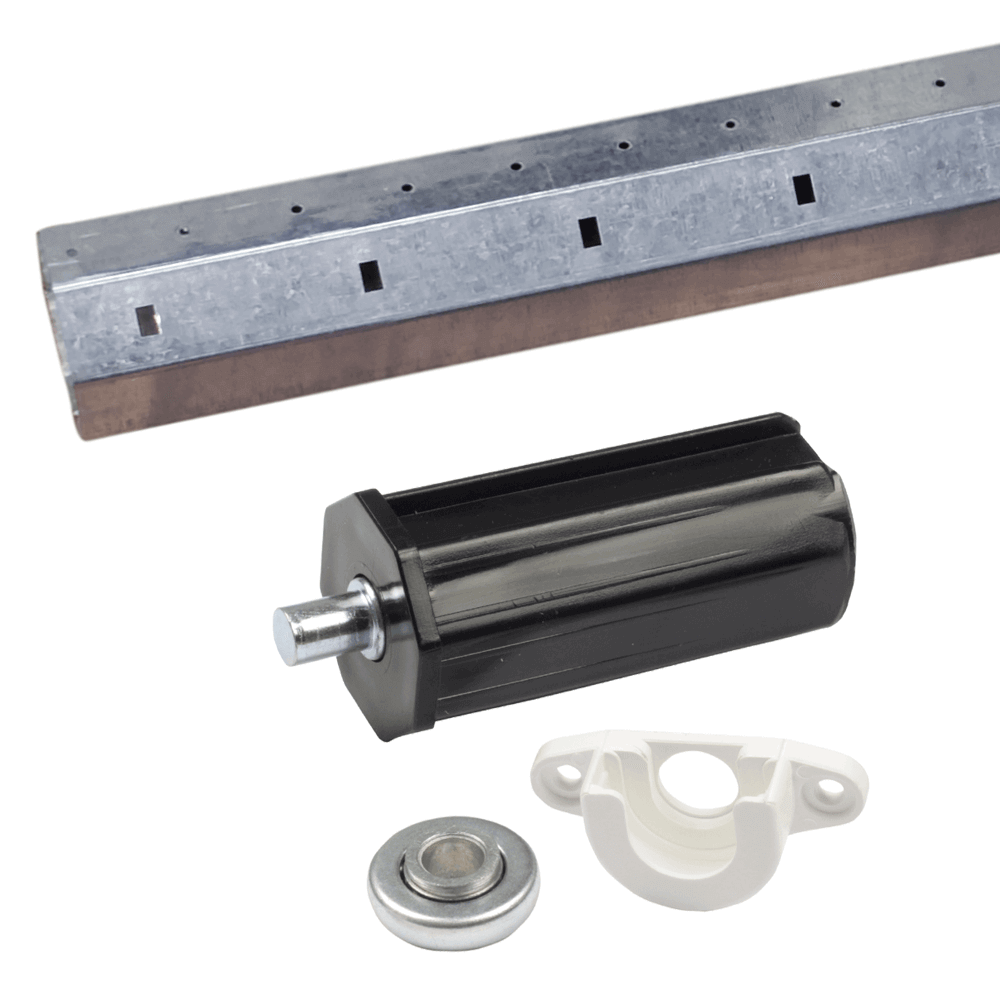

Das SET liefert alle nötigen Zubehörteile für die Aufhängung Ihres Rollladenpanzers im Kasten!

Übersicht der Einzelteile bei Gurtantrieb:

  • 2x Kastenlager mini | für 28mm Kugellager, Lochabstand 42mm

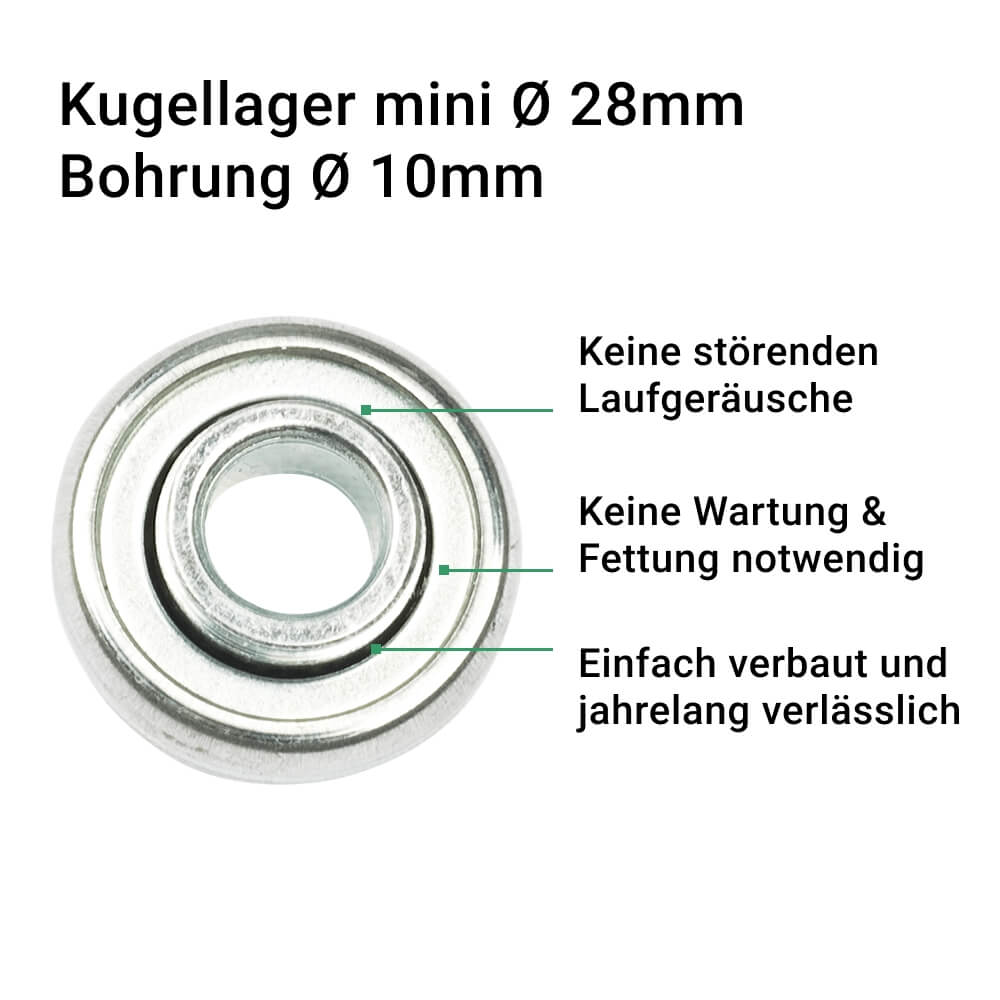

  • 2x Kugellager mini | Ø 28mm, Bohrung Ø 10mm

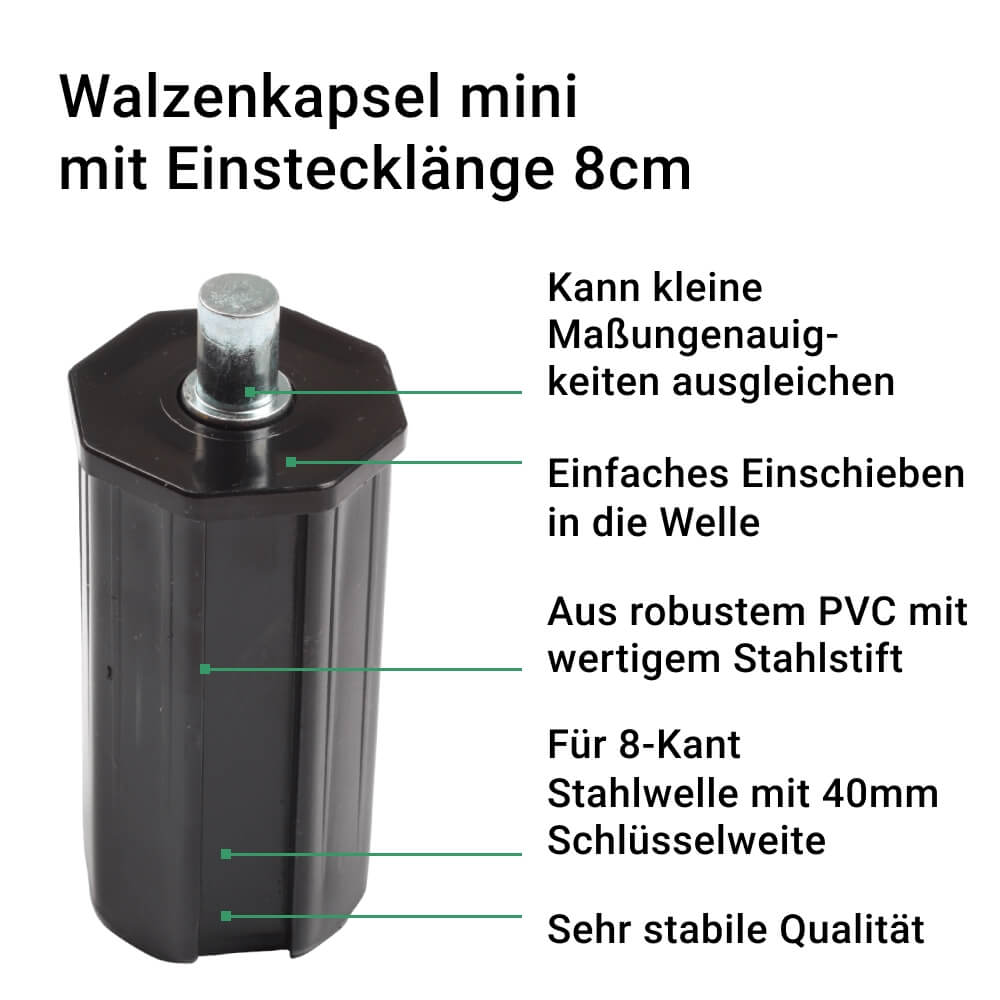

  • 2x Walzenkapsel mini | Einstecklänge 8cm, Stahlstift 9,8mm
  • 1x Gurtscheibe mini | Ø 135mm

Übersicht der Einzelteile bei Motorantrieb:
  • Kastenlager mini | für 28mm Kugellager, Lochabstand 42mm
  • Kugellager mini | Ø 28mm, Bohrung Ø 10mm
  • Walzenkapsel mini | Einstecklänge 8cm, Stahlstift 9,8mm



Sie erwerben hier ein Zubehör-SET mini je nach Auswahl und inklusive einer Stahlwelle 40mm.

Bitte beachten: Dieses Set enthält eine Stahlwelle! Wir bieten das Umrüst-SET für Motorantrieb aber auch ohne Stahlwelle an, wenn diese schon vorhanden ist. Den Artikel ohne Stahlwelle finden Sie [ hier ] !

Maße der Komponenten

Maße Kastenlager [ 14630 ]

Maße Kastenlager mini


Maße Kugellager [ 14635 ]

Maße Kugellager mini


Maße Walzenkapsel [ 14790 ]

Maße Kastenlager mini


Maße Gurtscheibe [ 15153 ]

Maße Gurtscheibe mini


Maße Aufhängefeder [ 16362 ]

Maße Aufhängefeder mini
Stahlwelle 15340 mini Kastenlager mini Kastenlager mini Kastenlager mini Aufhängefeder 16362 mini

Lieferumfang

SET Gurtantrieb

  • 1x Stahlwelle mini | auf Wunschmaß gefertigt
    Gewünschtes Maß bitte oben in cm eingeben!
  • 2x Kastenlager mini | für Kugellager mit Ø 28mm
  • 2x Kugellager mini | Ø 28mm
  • 2x Walzenkapsel mini | Einstecklänge 8cm
  • 1x Gurtscheibe mini | Ø 135mm
  • inkl. Rechnung mit ausgewiesener MwSt.

SET Motorantrieb

  • 1x Stahlwelle mini | auf Wunschmaß gefertigt
    Gewünschtes Maß bitte oben in cm eingeben!
  • 1x Kastenlager mini | für Kugellager mit Ø 28mm
  • 1x Kugellager mini | Ø 28mm
  • 1x Walzenkapsel mini | Einstecklänge 8cm
  • inkl. Rechnung mit ausgewiesener MwSt.
  • optional: Aufhängefeder mini (bitte im Menü auswählen, wenn gewünscht!)
