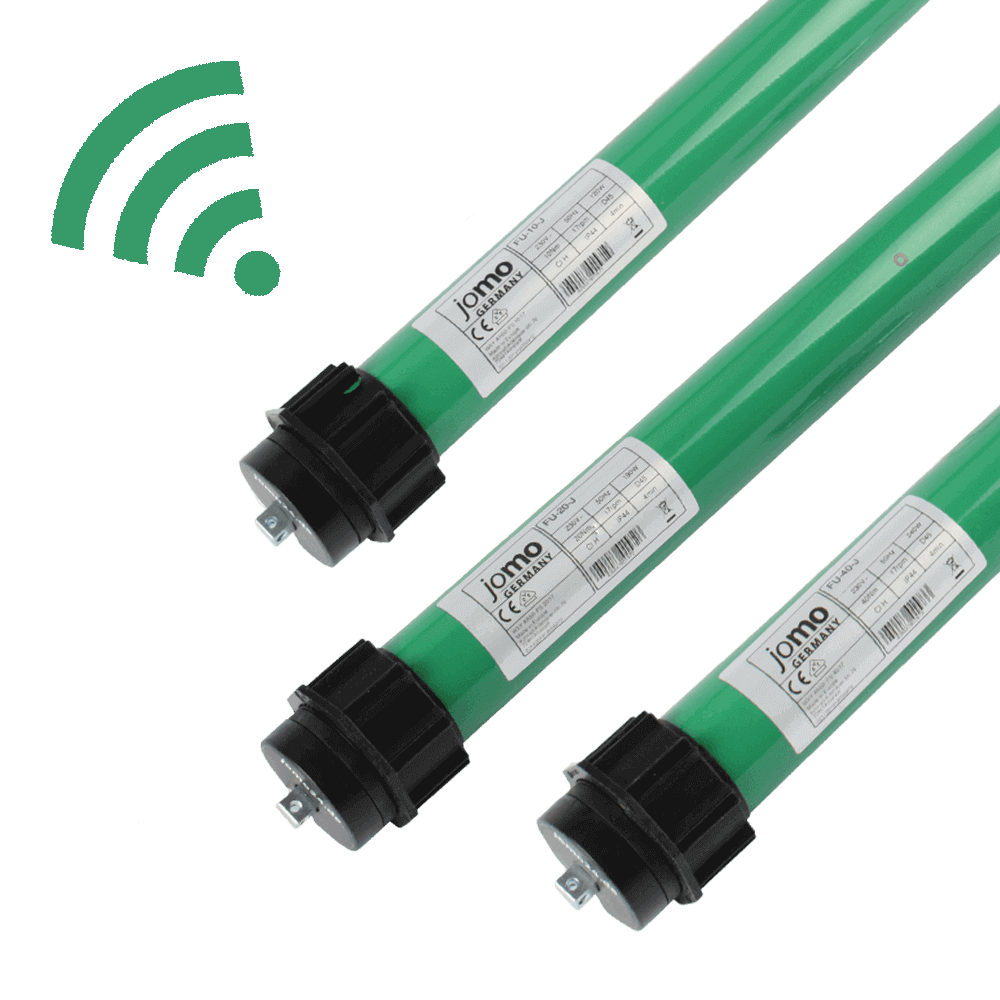

FUNK Rollladenmotor MAXI in verschiedenen Zugstärken
Für 60mm 8-Kant- Welle | 10NM (20kg Zugkraft), 20NM (40kg Zugkraft) oder 40NM (80kg Zugkraft)
Einfacher Umbau auf Rohrmotor: Einfach in die Stahlwelle schieben, Endlagen einstellen und schon können Sie Ihren Rollladen bequem per Knopfdruck steuern! Mit der FUNK-Motorvariante können Sie sich neben der praktischen Nutzung viele Kombinationsmöglichkeiten in Ihr Zuhause holen. Unsere Angebot an Funkmotoren ist perfekt aufeinander abgestimmt und lässt sich flexibel auf Ihre Bedürfnisse einstellen!
Vor dem Kauf sollten sie auf jeden Fall überprüfen, welche Welle sie besitzen.
Unsere Motoren sind ausgelegt für eine 60mm 8-Kant-Welle und kann mit entsprechenden Adaptern für 50mm & 70mm 8-Kant-Welle oder 65mm Rundwelle umgerüstet werden!
Kaum Vibrationen und Geräusche! Unsere Motoren entsprechen absoluter Profiqualität, dank eines Präzisions-Flüstergetriebes. Die Motoren sind langlebig und arbeiten zuverlässig. Zur Geräuschreduzierung werden die Köpfe der Motoren aus robustem Kunststoff hergestellt und die Motore selbst mit einer speziellen schallreduzierenden Lackierung überzogen.
In einfachen Schritten kann der Umbau selbstständig durchgeführt werden - siehe Anleitung unten!
- Die Vorteile unseres Asynchronmotors nochmal für Sie zusammengefasst:
- Getriebe: Präzisions-Planetengetriebe
- lebensdauergeschmiert
- leistungsfähig und leise
- Lange Lebensdauer: Antriebe sind auf tausende Auf- und Ab-Zyklen ausgelegt
- Temperaturbeständig von -10°C bis +40°C
- Motor ist wartungsfrei
- Bremse: elektromagnetische Scheibenbremse, für präzises und genaues Anhalten. Der Motor läuft nicht nach und er verfügt über volle Bremskraft beim Ausfall oder Ausschalten der Stromzufuhr.
- erhöhter Schutz vor Einbruch durch Selbsthemmung
- Endlageneinstellung: Leichtes Einstellen der Endlagen über zwei Einstellritzel mit Hilfe des Einstellstabs. absolut wartungsfrei! Sehr hohe Wiederholgenauigkeit während der gesamten Lebensdauer.
- Komfort durch bequeme und einfache Montage
- Endschalter sind bei fehlerhafter Einstellung sicher vor Beschädigungen und überfahrbar
- für links- und rechseitigen Einbau gleichermaßen geeignet
- überwickelbarer Motorkopf für beengte Einbauverhältnisse
- Temperaturwächter schütz vor überhitzung und zügiges Wiedereinschalten
- Endabschaltung ist sehr präzise durch bewährte Elektromechanik
- Der Motor durchläuft 12 End-Qualitätsprüfungen.
- ACHTUNG: keine Wind- und Sonnensensoren möglich! Bis zu 12 Sender/ Kanäle und 3 Sensoren einlernbar!
Sie erwerben einen hochwertigen 10NM FUNK-Rohrmotor für MAXI-Rollladenwelle 60mm 8-Kant! Adapter für 50mm und 70mm 8-Kant, sowie 65mm Rundwelle sind über das Menü oben direkt mitbestellbar.
Direkt vom Profibetrieb in Deutschland! - Seit über 30 Jahren Rollladen Rapp (Meisterbetrieb)!
Wir empfehlen auf jeden Fall einen unserer Handsender dazu zu bestellen, auch wenn sie die Everhome Cloudbox nutzen. Der Funk Motor kann nur mit einem Handsender zurückgesetzt werden. Pro Motor ist ein Handsender/Kanal einzuplanen, damit ihr Motor einfach programmiert und umgelernt werden kann. Mit Everhome ist das Zurücksetzen nicht möglich!
Technische Daten
| TYP-Bezeichnung | FU-10-J | FU-20-J | FU-40-J |
|---|---|---|---|
| für Welle | Standard 60mm 8-Kant (MAXI) | Standard 60mm 8-Kant (MAXI) | Standard 60mm 8-Kant (MAXI) |
| Zugkraft | 10NM - ca. 20kg | 20NM - ca. 40kg | 40NM - ca. 80kg |
| Drehzahl | 16 U/min | 16 U/min | 16 U/min |
| Nennspannung | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz |
| Leistungsaufnahme | 125 Watt | 180 Watt | 285 Watt |
| Ausführung | FUNK | FUNK | FUNK |
| Zuleitung | 2,5m Kabel, weiß | 2,5m Kabel, weiß | 2,5m Kabel, weiß |
| mögliche Ansteuerung | Handsender 1-, 5-, oder 16-Kanal, Wandsender 1-Kanal, Handsender 6-Kanal/ Zeitschaltuhr, EVERHOME System | Handsender 1-, 5-, oder 16-Kanal, Wandsender 1-Kanal, Handsender 6-Kanal/ Zeitschaltuhr, EVERHOME System | Handsender 1-, 5-, oder 16-Kanal, Wandsender 1-Kanal, Handsender 6-Kanal/ Zeitschaltuhr, EVERHOME System |
| Schutzart | IP44 | IP44 | IP44 |
| Label | CE erklärt | VDE | CE erklärt | VDE | CE erklärt | VDE |
| Temperaturbeständig | -10°C bis +40°C | -10°C bis +40°C | -10°C bis +40°C |
| Einbau | rechts und links möglich | rechts und links möglich | rechts und links möglich |
| Adapter | 8-Kant: 50mm 60mm (Standard) 70mm Rundwelle: 65mm | 8-Kant: 50mm 60mm (Standard) 70mm Rundwelle: 65mm | 8-Kant: 50mm 60mm (Standard) 70mm Rundwelle: 65mm |
Die Maße unserer Motore
Motor 10NM | Zugkraft bis 20kg [ FU-10-R ]
Motor 20NM | Zugkraft bis 40kg [ FU-20-R ]
Motor 40NM | Zugkraft bis 100kg [ FU-40-R ]
Bilder unserer Motoren

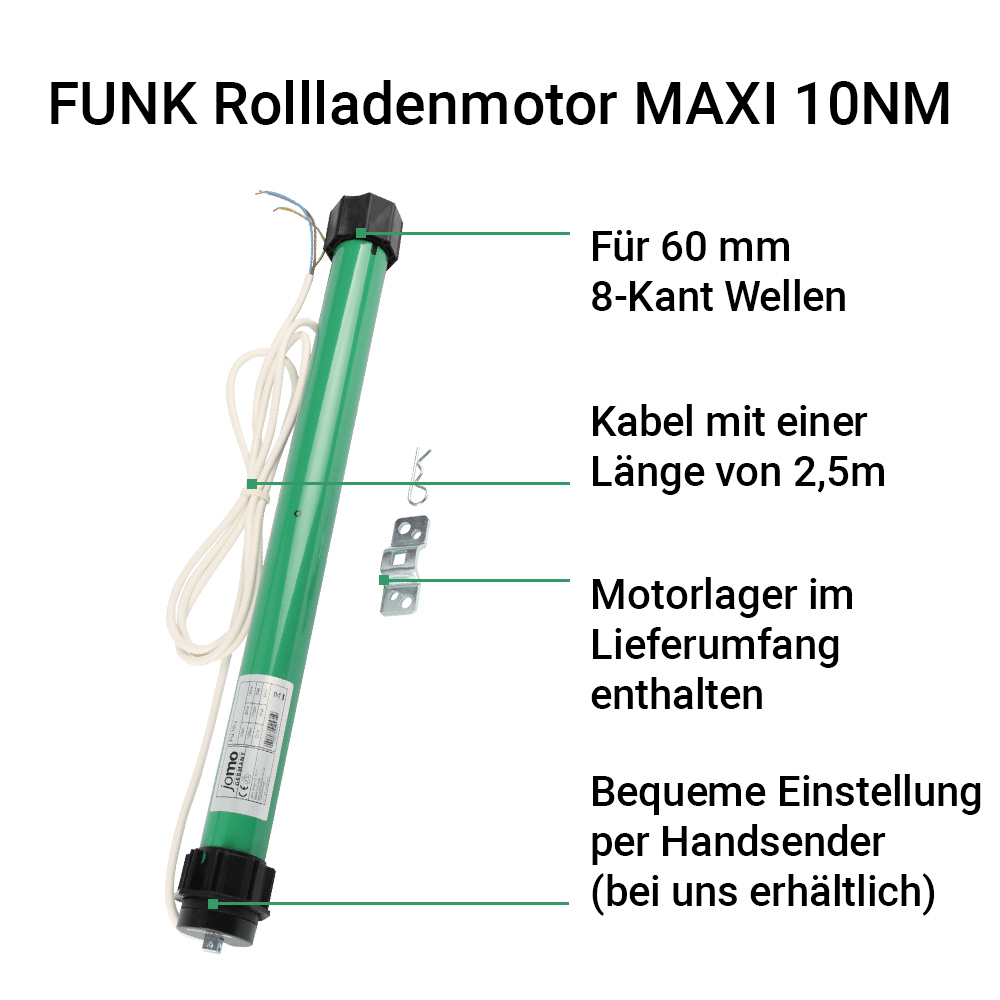

Motor 10NM [ FU-10-R ]

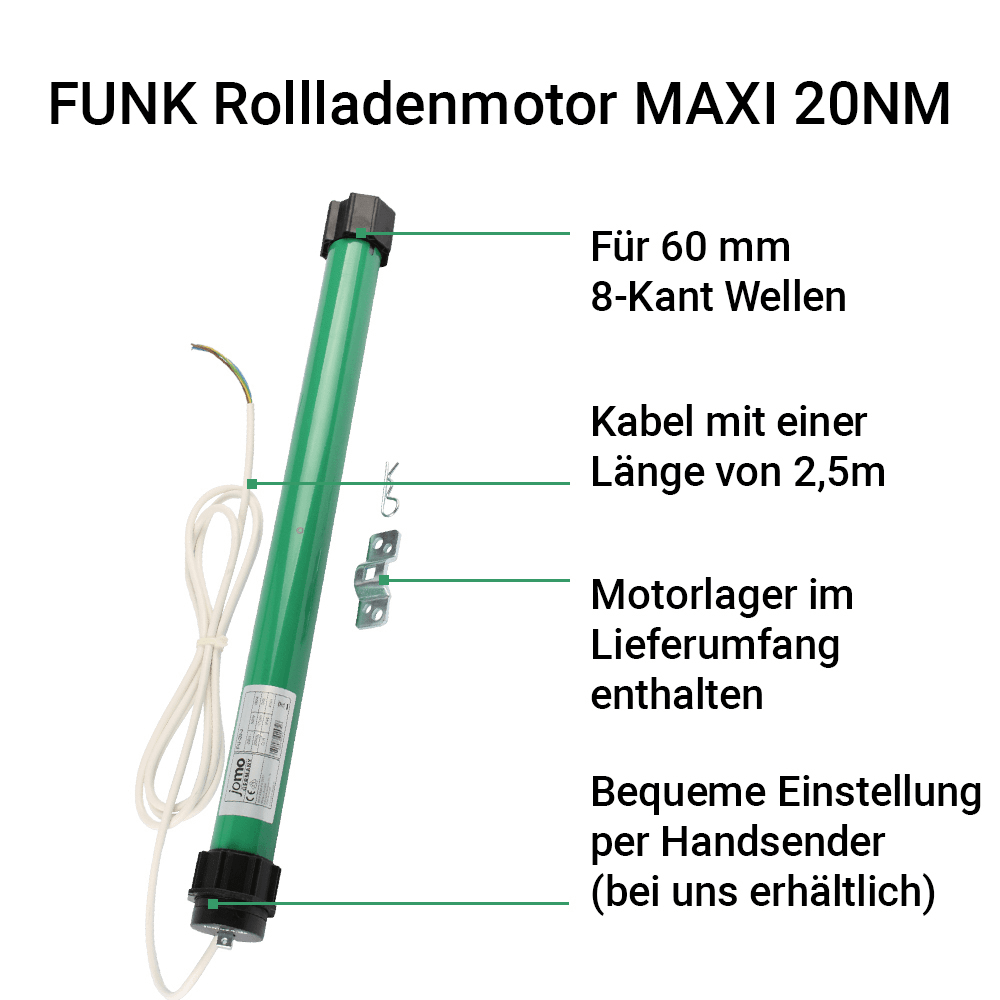

Motor 20NM [ FU-20-R ]

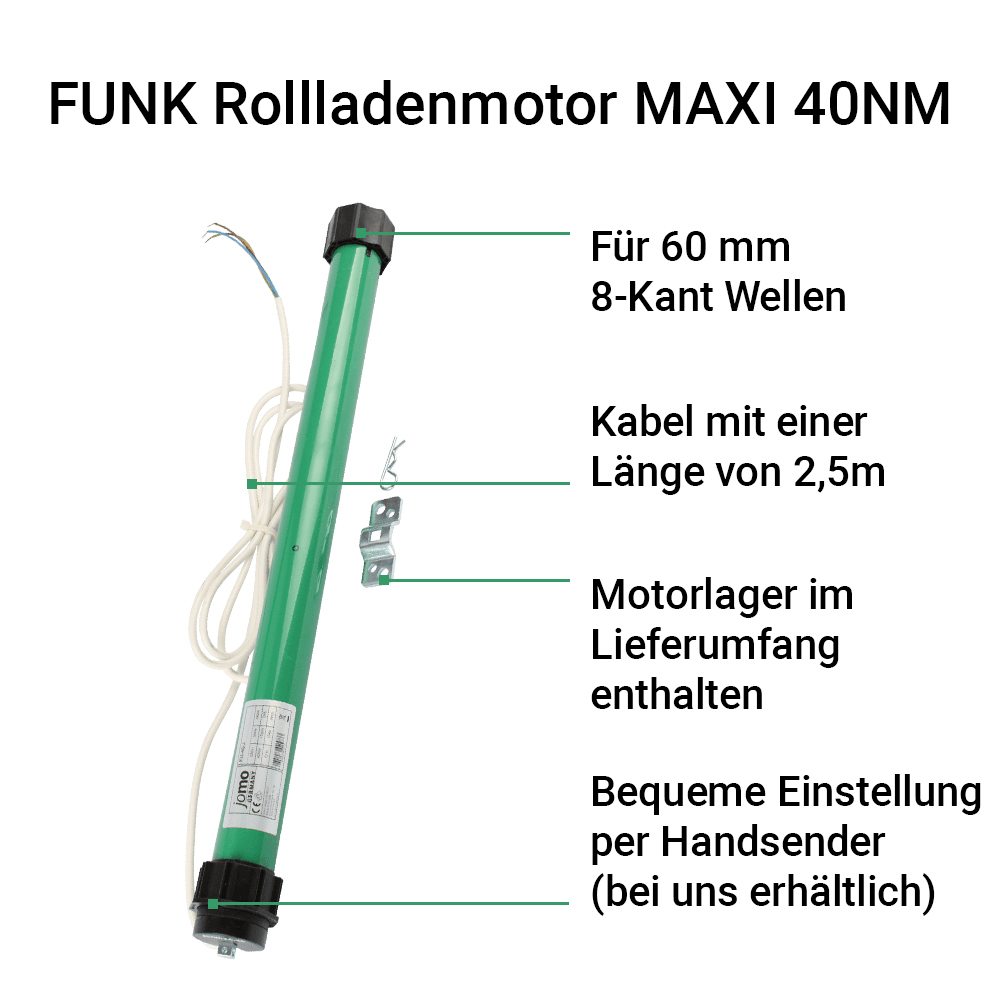

Motor 40NM [ FU-40-R ]
Wie berechne ich, welchen Funkmotor ich brauche?
| MAXI | mini | |||
|---|---|---|---|---|
| Motorstärke | 10NM | 20NM | 40NM | 13NM |
| Höhe bis 1,5m | 20kg | 40kg | 80kg | 30kg |
| bis 2,0m | 18kg | 37kg | 74kg | 28kg |
| PVC-Rollladen Gewicht ca. 4 kg/m² | bis 5m² | bis 10m² | bis 25m² | bis 7m² |
| Aluminium-Rollladen Gewicht ca. 4,5 kg/m² | bis 4,5m² | bis 9m² | bis 22m² | bis 6m² |
Beispiel-Berechnung:
Sie haben einen ALU-Panzer mit H 1,5m und B 2,33m. Die Fläche wäre also ca. 3,5m² (aufgerundet).
Mit einem Blick in die Tabelle sehen wir, dass der MAXI-Motor 10NM bis 4,5m² eingesetzt werden kann bei ALU, also müssen wir nur noch das Gewicht berechnen, das der Motor ziehen muss:
[ H x B x Gewicht/m² = Gewicht, das der Motor ziehen muss ] 1,5m x 2,33m x 4,5kg/m² = ca. 15,7kg
Der Motor muss also rund 16kg ziehen können. Die Tabelle sagt, der Motor schafft bei der Höhe rund 20kg, also ist der Motor für den Panzer nur knapp geeignet und hat nicht sehr viel "Kraftreserve". Bei knapper Reserve (‹ 5kg) empfehlen wir den nächstgrößeren Motor. Hier wäre also der MAXI-Motor mit 20NM die richtige Wahl!
Übersicht Ansteuerungsmöglichkeiten
1-Kanal Handsender
Einfach und zuverlässig: der 1-Kanal Handsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck! Die Reichweite von ca. 20m macht ihn flexibel einsetzbar. Gruppenschaltung mit gleichem Verhalten aller Motore ist möglich.
5-Kanal Handsender
Vielseitige Einsatzmöglichkeiten: der 5-Kanal Handsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck! Die Reichweite von ca. 20m macht ihn flexibel einsetzbar. Gruppenschaltung mit gleichem Verhalten aller Motore ist möglich, aber auch unterschiedliches Verhalten mehrerer Motore kann realisiert werden indem Sie die Kanäle entsprechend belegen.
1-Kanal Wandsender
Einfach und zuverlässig: der 1-Kanal Wandsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck! Der Vorteil zum Handsender: fest montiert können Sie ihn nicht verlegen! Gruppenschaltung mit gleichem Verhalten aller beteiligter Motore ist möglich. Wandsendermaß 50 x 50mm mit Einzelrahmen 84 x 84mm.
6-Kanal-Handsender & Zeitschalter
Das große PLUS an Flexibilität: der 6-Kanal Handsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck und hat zusätzlich alle gängigen Funktionen einer Zeitschaltuhr! Sie können also statt jeden Morgen und Abend manuell die Rollladen zu bedienen einfach feste AUF- und AB-Fahrzeiten festlegen. Gruppenschaltung ist wie bei dem 5-Kanal Handsender möglich.
16-Kanal-Handsender
Noch mehr Möglichkeiten: der 16-Kanal Handsender steuert einen oder auch mehrere FUNK-Motore bequem per Knopfdruck! Die Reichweite von ca. 20m macht ihn flexibel einsetzbar. Gruppenschaltung mit gleichem und unterschiedlichem Verhalten aller Motore ist möglich. Die 16 Kanäle bieten Ihnen alle denkbaren Kombinationsmöglichkeiten, Piktogramme und Benennungsmöglichkeiten helfen Ihnen den Überblick zu bewahren.
EVERHOME System
Smarthome für höchsten Bedienkomfort: unsere Motore können bequem und einfach über die praktische und moderne Cloudbox via Tablet oder Smartphone bedient werden. Einmal eingerichtet können Sie nicht nur AUF- und AB-Fahrzeiten mit Zeitplänen festlegen, sondern sogar von unterwegs mit Hilfe der App die Rollladen ansteuern.
Kurzanleitung Einbau Rohrmotor
1. Als Ausgangsituation für den Umbau lassen Sie nach Öffnen des Rolladenkastens Ihren Rollladen vollständig herunter und hängen diesen aus der Welle aus.
2. Sichern Sie das Gurtband am Gurtwickler, um Verletzungen zu vermeiden.
3. Entfernen Sie das Gurtband, bis Sie die Gurtscheibe vollständig abgerollt haben. Beim Widerstand können Sie das Gurtband von der Gurtscheibe lösen. Lösen Sie die Schraube der Walzenkapsel auf der anderen Seite. Entnehmen Sie die Welle.
4. Entfernen Sie auf der Bedienseite das alte Kastenlager und bestimmen Sie mit der Anleitung die Position des neuen Motorlagers. Verschrauben Sie dieses.
5. Entfernen Sie die Gurtscheibe zusammen mit der Walzenkapsel auf der Bedienseite der Welle, beides wird nicht mehr benötigt. Nun können Sie den Motor mit dem Mitnehmer voran in die Welle hineinschieben. Beachten Sie die Nahtstelle der Welle, hierfür hat der Mitnehmer eine Vertiefung vorgesehen.
6. Am Motorkopf müssen Sie darauf achten, dass der Adapter richtig auf der Nut sitzt. Drehen Sie den Adapter solange, bis der Adapter ganz nach oben rutscht und direkt unter dem Motorkopf sitzt.
7. Halten Sie den Adapter fest und schieben Sie den Motor nun vollständig in die Welle, sodass keine Zwischenräume mehr vorhaben sind und nur der Motorkopf herausschaut.
8. Hängen Sie die Welle mit dem Motor nun wieder in Ihrem Rollladenkasten in die dafür vorgesehenen Lager ein. Sie müssen keine Antenne beachten, die ist innenliegend!
9. Der Motor muss vollständig im Lager sitzen, das Kabel darf sich nicht um den Motor wickeln und diesen behindern können. Sichern Sie den Motor mit dem mitgelieferten Splint.
10. Lassen Sie den Motor in die untere Endlage fahren, bis er automatisch stoppt. Hängen Sie dann Ihren Rollladen mit Hilfe von Abdruckfedern wieder ein. Nehmen Sie dann die Einstellung der Endlagen nach Anleitung vor.Lieferumfang
- 1x FUNK Rollladenmotor für 60er Welle | Zugkraft in Menü auswählen, bitte!
- inkl. Adapterset 60mm oder nach Auswahl oben im Menü
- inkl. Motorlager zur Aufhängung im Kasten
- inkl. Montage- und Bedienungsanleitung
- inkl. Ansteuerung (wenn über Menü ausgewählt!)
- inkl. Rechnung mit ausgewiesener MwSt.
- 5 Jahre Garantie
