Kegelradantrieb | Zugleistung bis zu 27kg für 40er und 60er 8-Kant Wellen, umstellbar

Lieferzeit: 2-3 Werktage
Art.Nr.: JO-177
GTIN/EAN: 4055476022861
Voraussichtlich am Mittwoch bei Ihnen!
ab 40,95
ab 40,95 € / Stück
inkl. 19 % MwSt.
Lieferzeit: 2-3 Werktage
In den Warenkorb
Kegelradantrieb - Stärke
Adapter Kegelradantrieb
  • Details
  • Passend dazu

Produktbeschreibung

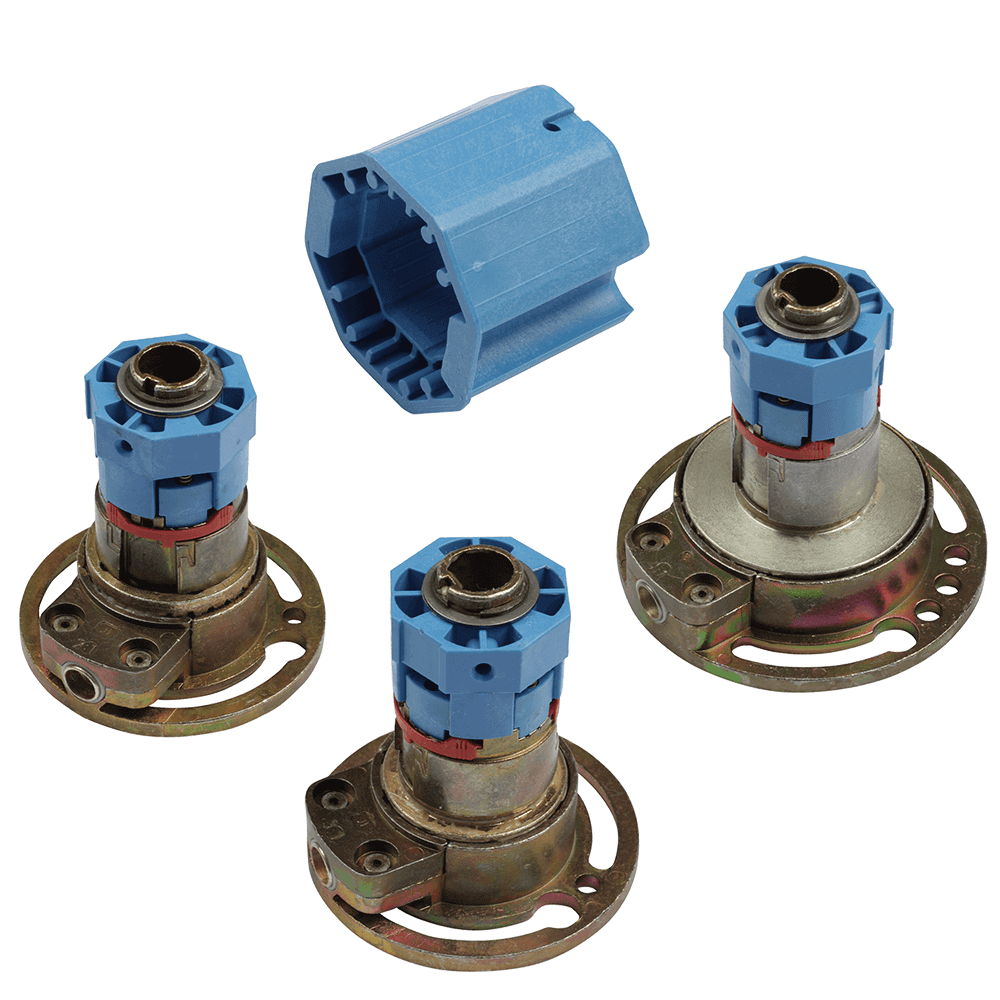

Kegelradantrieb verschiedene Modelle bis zu 27kg

für 40er oder 60er 8-Kant-Welle

Unser neuer Kegelradantrieb lässt sich mit nur wenigen Handgriffen von Links- zu Rechtseinbau und von Rechts- zu Linkseinbau umstellen.

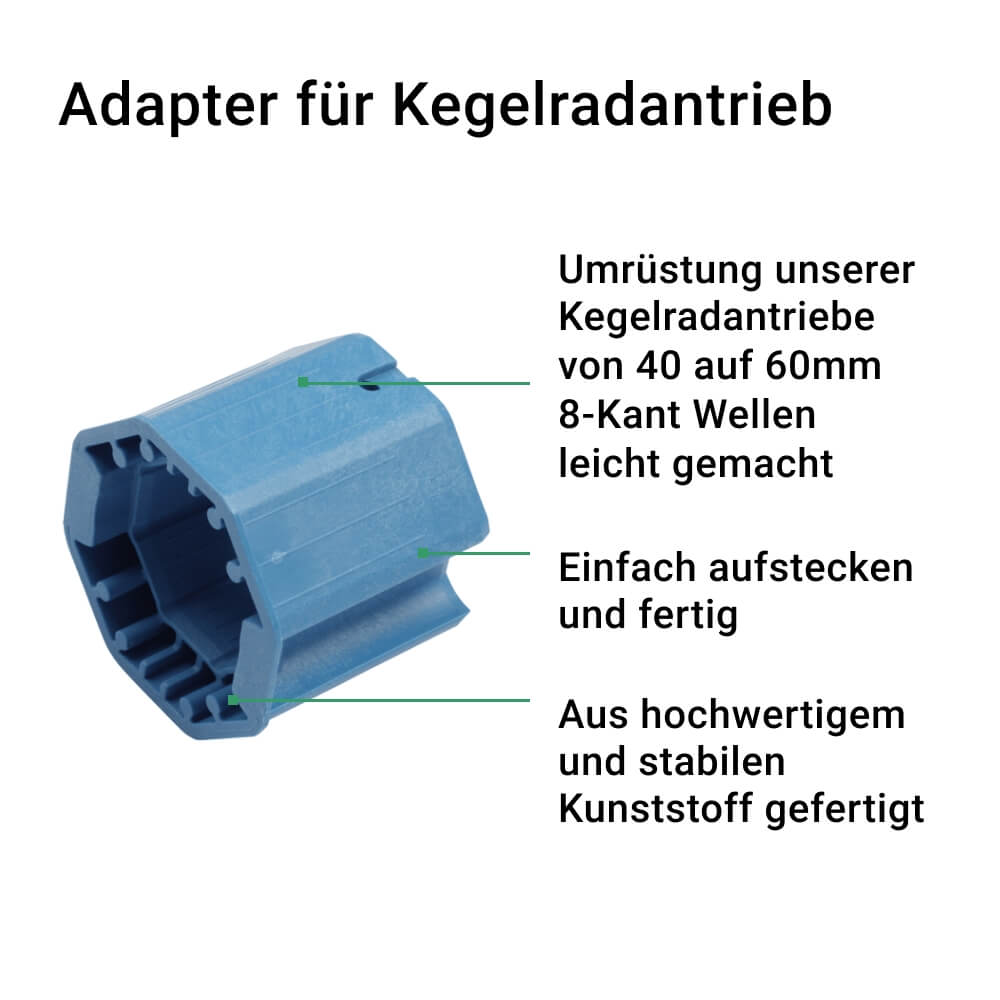

Er ist mit einer Auflaufkupplung versehen, ebenso mit Antrieben für eine gleichbleibende Drehrichtung. Der Kegelradantrieb ist geeignet für eine 40er 8-Kant Welle, jedoch kann er mit einem Adapter aus robustem PVC (wählbar im Menü) einfach für eine 60er 8-Kant-Welle umgerüstet werden. Bitte beachten Sie, das sich die Zugkraft mit dem Adapter veringert.

Verfügbare Ausführungen

Zugkraft der Kegelradantriebe für die 40er Welle:

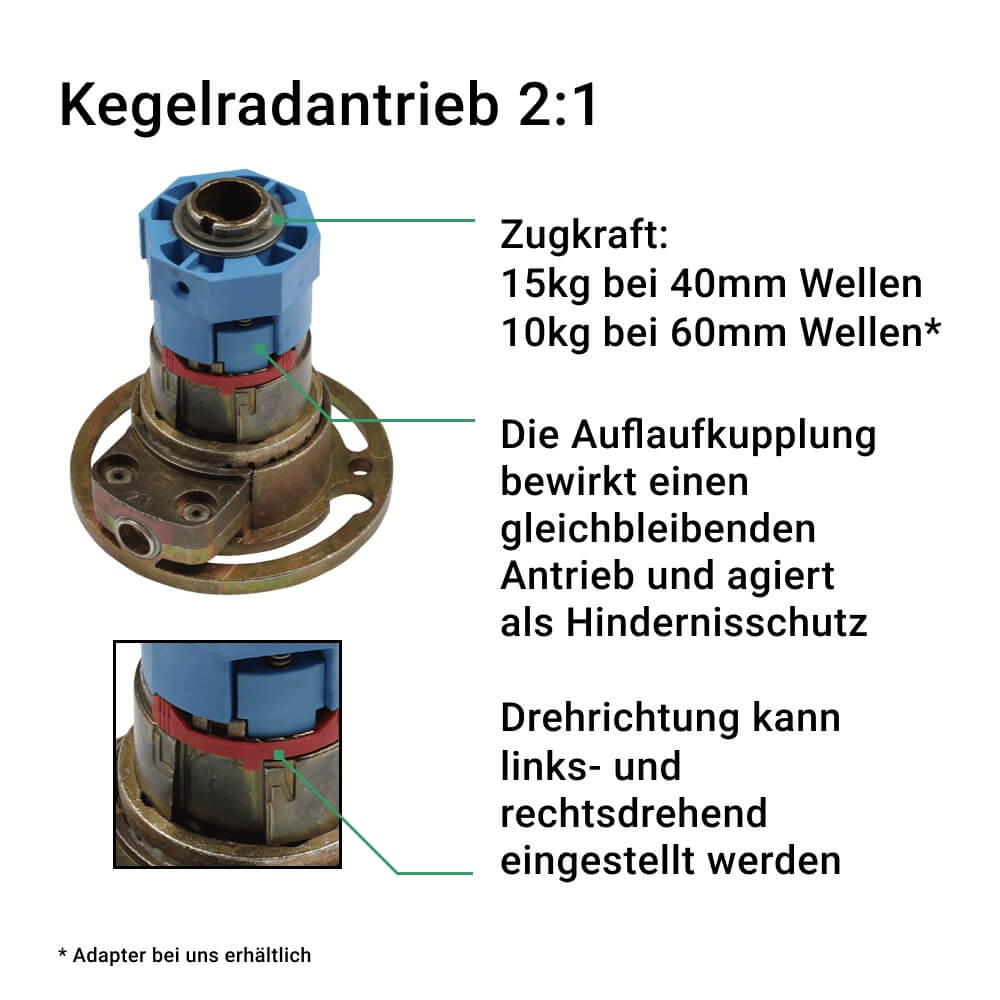

  • 2:1 - Zugleistung 15kg

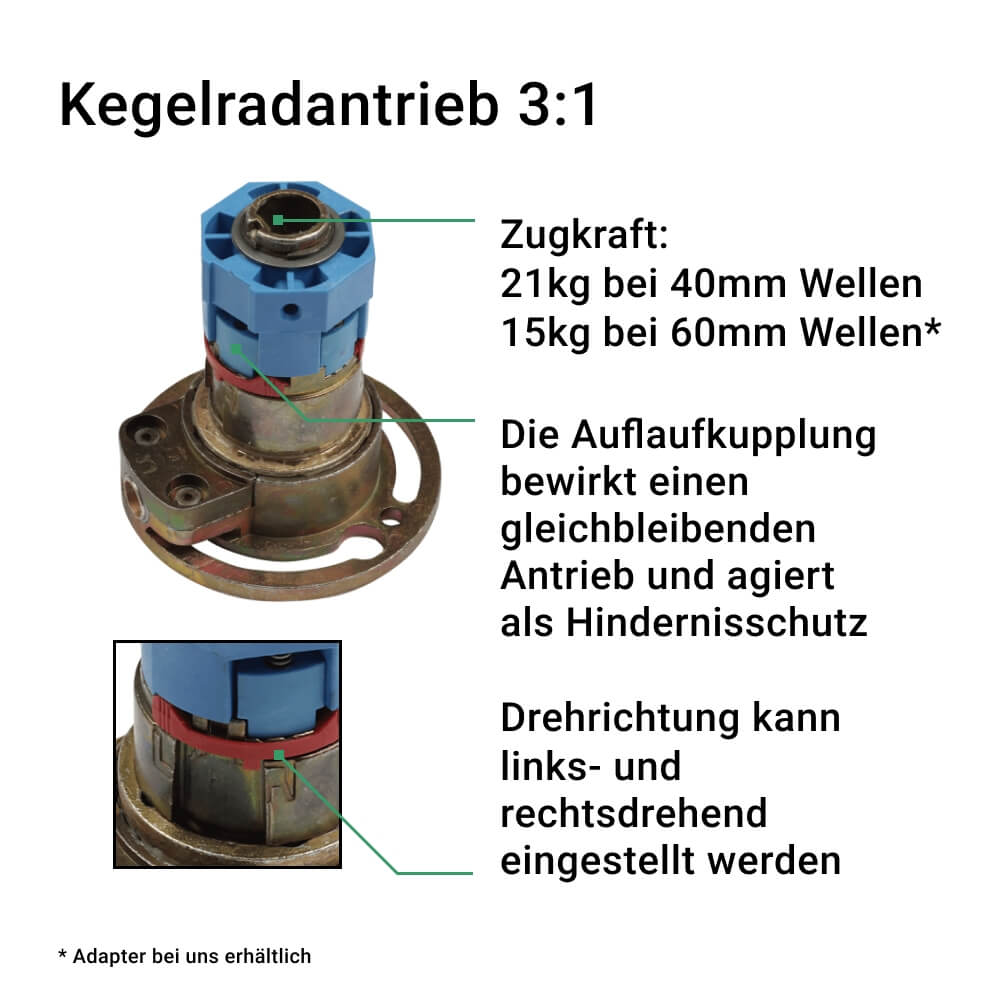

  • 3:1 - Zugleistung 21kg

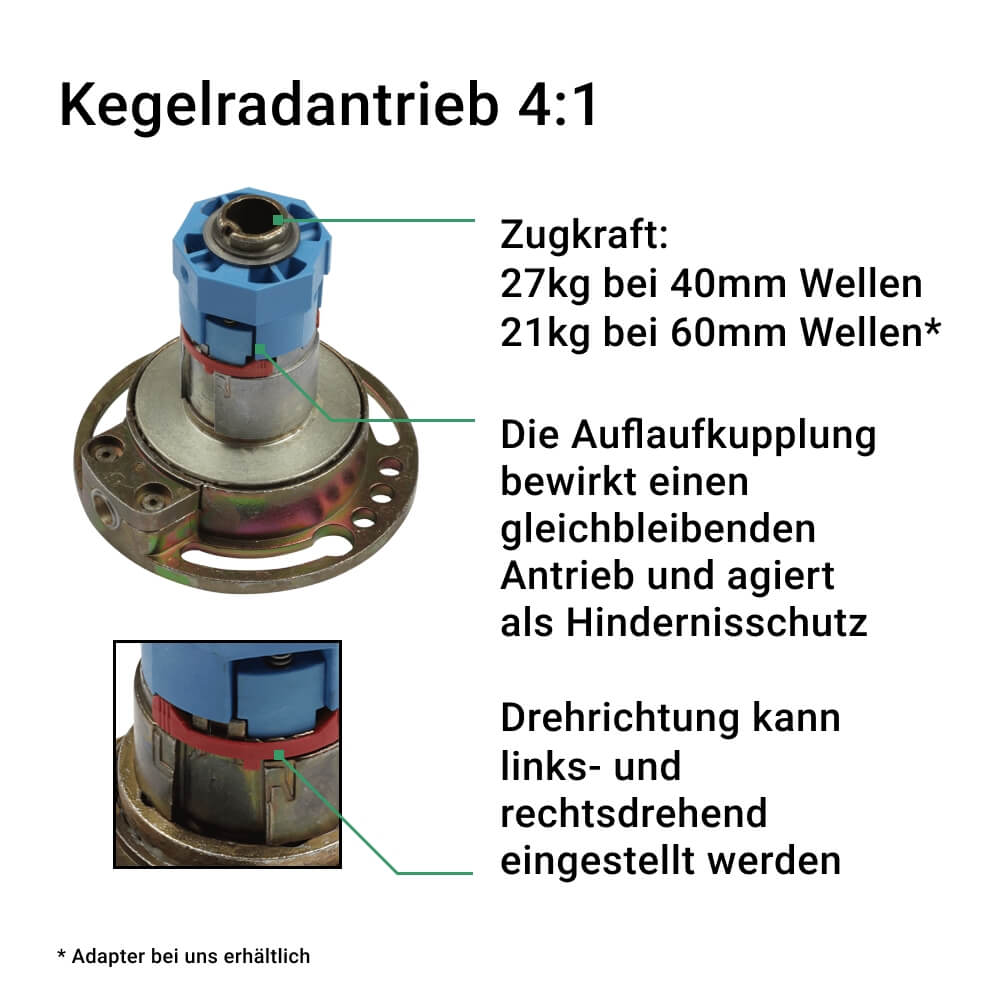

  • 4:1 - Zugleistung 27kg
Zugkraft der Kegelradantriebe mit Adapter für 60er Welle:
  • 2:1 - Zugleistung 10kg
  • 3:1 - Zugleistung 15kg
  • 4:1 - Zugleistung 21kg

Die Maße

Die Maße der Kegelradantriebe [ 177-10 | 117-20 ]

Maße Kegelradantrieb


Maße des Kegelradantriebs [ 117-30 ]

Maße Kegelradantrieb


Maße des Adapters [ 117-40 ]

Maße Kegelradantrieb
Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30 Kegelradantrieb 177-10 177-20 1177-30

Umschaltung der Drehrichtung

Kegelradantrieb Kegelradantrieb Kegelradantrieb Kegelradantrieb
Für Linkseinbau eingestelltes
Getriebe am Rohrmitnehmer
nach links drehen...
...bis die Sperrbolzen der
Auflaufkupplung ausrasten und
der Umschaltmechanismus frei ist.
Umschaltmechanismus nach
rechts
bis zum Anschlag
drehen...
...und den Rohrmitnehmer
ebenfalls nach rechts drehen
bis die Sperrbolzen der Auflaufkupplung
einrasten.

Lieferumfang

  • 1x Kegelradantrieb 2:1 | 3:1 | 4:1 für 40er Welle
    Gewünschte Ausführung bitte oben im Menü auswählen!

  • optional: Adapter für 60mm 8-Kant-Welle (bitte über das Menü auswählen, wenn gewünscht!)

  • inkl. Rechnung mit ausgewiesener MwSt.
