Fensteröffner Linea Micro KIT | Kettenantrieb mit Schwenkkonsole für kleine Kipp, Klapp- und auch Drehfenster

Lieferzeit: 2-3 Werktage
Art.Nr.: JO-KIT
GTIN/EAN: 4260269265572
Voraussichtlich am Samstag bei Ihnen!
ab 152,00
ab 152,00 € / Stück
inkl. 19 % MwSt.
Lieferzeit: 2-3 Werktage
In den Warenkorb
Farbe des Fensteröffners Micro KIT
  • Details

Produktbeschreibung

Fensteröffner Micro KIT - für kleinere Fenster

Für verschiedene Fenstertypen geeignet, auch für Wintergärten

Der praktische Fensteröffner Micro KIT (ältere Typenbezeichnung von "SKF Magnetic" ist CC30) sehr kompakt gefertigt und platzsparend anzubringen.

Geeignet für jede Art von Fenster-Profilen und Höhe, auch für Roto-Fenster. Dank des einteiligen, schwenkbaren Halters mit 6 verschiedenen Befestigungspositionen ist eine schnelle und einfache Montage möglich. Der Antrieb verfügt über eine sehr große Kraftaufnahme dank der Doppelkette. Flexible Einstellung sind dank des einstellbaren Hubmagnets möglich, alle 12mm. Auch für Drehfenster geeignet.

Der Fensteröffner Micro KIT ist ausgestattet mit einem Reedschalter. Zusätzlich haben Sie die Möglichkeit der Gruppenschaltung durch ein eingebautes Gruppenrelais. Somit können Sie mehrere Antriebe parallel schalten und diese mit nur einem Schalter mehrere Fenster öffnen und schließen.

Geliefert wird der Fensteröffner als KIT mit dem kompletten Befestigungszubehör und 2 Konsolensätzen.

Unsere KIT Version beinhaltet:

  • 1 x Linea Micro+ Kettenantrieb
  • 1 x einteilige Pivot Schwenkkonsole
  • 1 x Klappkonsolensatz
  • 1 x Kippkonsolensatz



Sie erwerben hier einen Fensteröffner Micro KIT zur Automation von Fenstern - in der gewünschten Farbe (Ausführung bitte über Menü oben auswählen!) .

Technische Details des Fensteröffners

TYP-BezeichnungMicro KIT
Nennspannung230 VAC~ / 50 Hz
Hubmax. 400 mm*
Schubkraftmax. 250 N*
Leistung (max.)130 W
Geschwindigkeitca. 25 mm/s
Temperaturbereich-10°C bis +40°C
SchutzartIP20
BedienungStandardschalter
(Wippschalter/ Knebelschalter/
etc. - nicht inkl.)
Anleitung als PDFklick hier für Micro KIT-Anleitung
*Bitte beachten: Bei Schub/ Zug 250N ist der Hub bis 300mm, bei 200N sind es 400mm Hub!

Maße des Fensteröffners

Maße der Konsole Micro KIT [ 2700810 | 2700811 | 2700812 ]

Fensterantrieb Micro KIT


Maße des Zubehörs

Fensterantrieb Micro KIT

Bilder des MICRO KIT

in schwarz

Fensterantrieb Micro KIT Fensterantrieb Micro KIT Fensterantrieb Micro KIT Fensterantrieb Micro KIT


in silber

Fensterantrieb Micro KIT Fensterantrieb Micro KIT Fensterantrieb Micro KIT Fensterantrieb Micro KIT


in weiß

Fensterantrieb Micro KIT Fensterantrieb Micro KIT Fensterantrieb Micro KIT


Zubehör und Konsole

Fensterantrieb Micro KIT Fensterantrieb Micro KIT Fensterantrieb Micro KIT

Kurzanleitung Montage direkt am Fenster

Fensteröffner Montage Fenster1. Bohrvorlage wie gewünscht
anlegen und bei Bedarf leicht fixieren.
Fensteröffner Montage Fenster2. Halterung mit Akkuschrauben
befestigen.
Fensteröffner Montage Fenster3. Konsole am Halter verschrauben.Fensteröffner Montage Fenster4. Elektroanschlüsse vornehmen
und mit der Abdeckung die Öffnung
verschließen.
Fensteröffner Montage Fenster5. Das Zugangskabel ist nun
sauber installiert.
Fensteröffner Montage Fenster6. Montieren Sie anschließend die
Klappkonsole in entsprechender Position.
Fensteröffner Montage Fenster7. Der Kettenzug kann nur mit
der Klappkonsole verbunden werden.
Fensteröffner Montage Fenster8. Sichern Sie den Kettenzug mit dem
Splint, damit die Kette fest sitzt und sicher
ziehen kann.

Kurzanleitung Montage am Fensterrahmen

Fensteröffner Montage Fenster1. Bohrvorlage wie gewünscht
anlegen und bei Bedarf leicht fixieren.
Fensteröffner Montage Fenster2. Halterung mit Akkuschrauben
befestigen.
Fensteröffner Montage Fenster3. Bringen Sie dann die Kippkonsole
in der entsprechenden Position an.
Fensteröffner Montage Fenster4. Nun können Sie den Fensteröffner am
Halter befestigen und die Elektroanschlüsse
vornehmen.
Fensteröffner Montage Fenster5. Bringen Sie dann die Ketten an und
verbinden Sie diese mit der Kippkonsole.
Sichern Sie den Kettenzug mit dem Splint.
Fensteröffner Montage Fenster6. Mit dem Metallring legen Sie leicht und
unkompliziert die Endlage fest.
Fensteröffner Montage Fenster7. Die Montage ist abgeschlossen, das Fenster
lässt sich nun über einen klassischen Wipp-
oder Knebelschalter öffnen und schließen.
Fensteröffner Montage Fenster8. Detailaufnahme vom Kettenzug mit dem
Splint.
Fensteröffner Montage Fenster9. Ansicht des Fensteröffners im geschlossenen
Zustand.

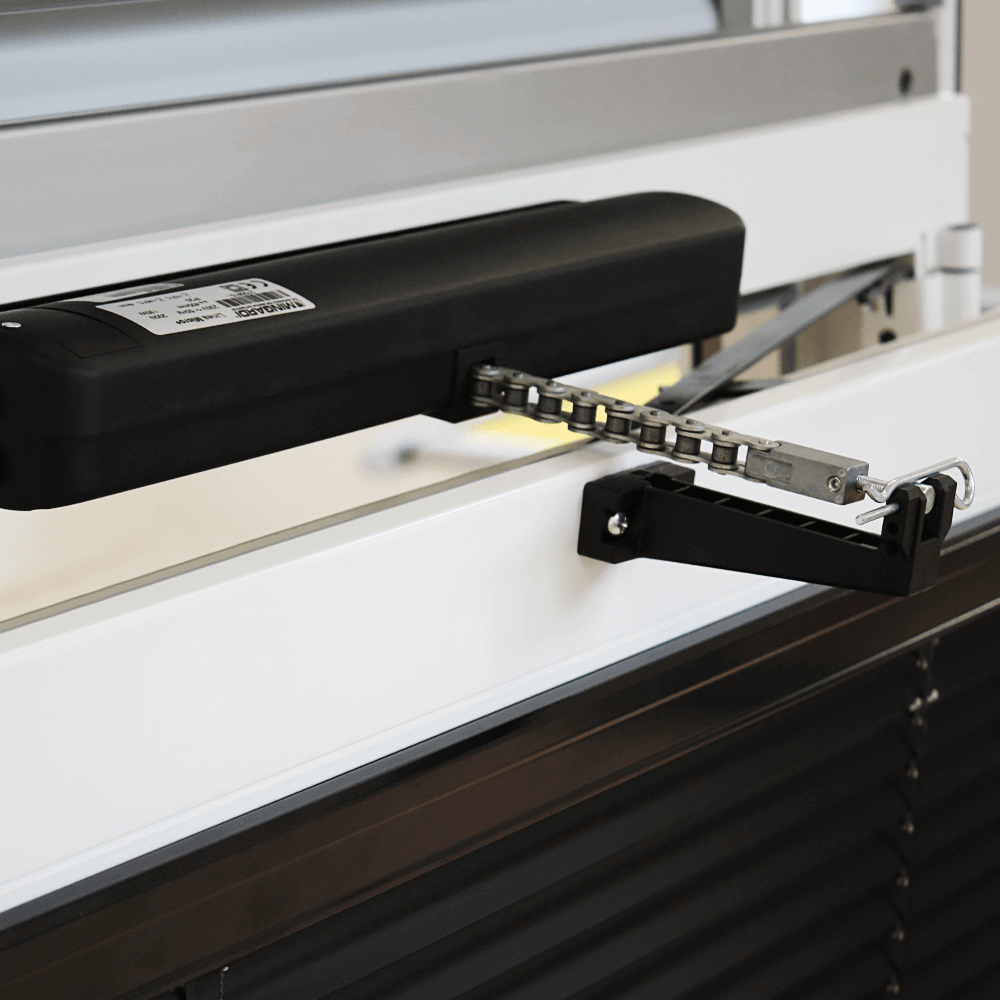

Fensteröffner Montage Fenster10. Der Fensteröffner ist einsatzbereit.
Fensteröffner Montage Fenster11. Möchten Sie die Fenster doch mal von Hand
öffnen, z.B. zur vollen Öffnung für mehr Durchzug,
müssen Sie nur den Splint entfernen und die Kette etwas
lösen.
Fensteröffner Montage Fenster12. Das Fenster kann nun per Hand weit
geöffnet werden bei Bedarf.

Lieferumfang

  • 1x Fensteröffner Micro KIT (frühere Bezeichnung: CS30) in der gewünschten Farbe
    Gewünschte Ausführung bitte oben im Menü auswählen!
  • 1x einteilige Pivot-Schwenkkonsole (schwarz)
  • 1x Klappkonsolensatz
  • 1x Kippkonsolensatz (schwarz)
  • 1x Montage- & Betriebsanleitung (inkl. Bohrschablone)
  • inkl. Rechnung mit ausgewiesener MwSt.
